A figura acima apresenta um circuito RLC em série, que também é denominado circuito de segunda ordem, visto que qualquer tensão ou corrente nele pode ser descrita por uma equação diferencial de segunda ordem. Considerando que, nesse circuito, o capacitor C estava inicialmente carregado e a chave tenha sido fechada no instante t = 0, assinale a opção correta.

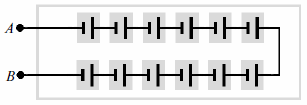

Atualmente, tornou-se prioritária a utilização de fontes alternativas de energia limpa e renovável. Uma delas, a energia solar, é captada por placa solar constituída de um conjunto de dispositivos denominados células fotovoltaicas, que convertem energia solar em energia elétrica. Essas células são distribuídas em um arranjo regular denominado placa coletora solar. A esse respeito, assinale a opção que apresenta o arranjo de células fotovoltaicas, representadas pelo símbolo , que seja mais eficiente em termos energéticos.

Considerando as informações apresentadas acima, acerca de um chuveiro elétrico, é correto afirmar que, quando esse equipamento for ligado a uma rede elétrica de 110 V, a potência máxima dissipada, em W, será igual a

No fenômeno físico denominado indutância eletromagnética, um circuito elétrico pode induzir correntes elétricas em outro circuito vizinho e, em muitos casos, esse fato pode ser prejudicial, já que as correntes induzidas produzem ruídos e interferênciaseletromagnéticas no circuito. A figura acima mostra um fio percorrido por uma corrente elétrica i na vizinhança de um circuito fechado representado por uma espira retangular de material condutor. Nessa figura, h é o comprimento de um dos lados da espira, a e b são as distâncias do fio aos lados laterais da espira e x é a distância do elemento de área dA ao fio condutor.

A partir dessas informações, e considerando que :o seja a permeabilidade magnética do espaço livre, é correto afirmar que a indutância mútua entre a corrente i e a espira fechada pode ser calculada por meio da expressão

Texto para a questão.

A figura a seguir ilustra uma representação esquemática das linhas de campo magnético !$ \vec{B} !$ gerados por correntes elétricas i, de mesmo módulo, que percorrem cada um dos dois fios condutores elétricos idênticos e paralelos.

Internet: <www.vsites.unb.br> (com adaptações).

Assumindo que a distância entre os fios mostrados na figura seja igual a !$ d = \mu_0 { \large i^2 \over 4 \pi} !$, em que !$ \mu_o !$ é a permeabilidade magnética do vácuo, então o módulo da força por unidade de comprimento em centímetro (N/cm) entre os dois fios condutores em questão é igual a

Texto para a questão.

A figura a seguir ilustra uma representação esquemática das linhas de campo magnético !$ \vec{B} !$ gerados por correntes elétricas i, de mesmo módulo, que percorrem cada um dos dois fios condutores elétricos idênticos e paralelos.

Internet: <www.vsites.unb.br> (com adaptações).

Considerando as informações apresentadas no texto acima, assinale a opção que mostra os sentidos corretos das correntes nos fios e da força magnética entre os fios de correntes.

Considerando que, na figura acima, S₁, S₂, S₃ e S₄ representem superfícies fechadas e q, cargas elétricas de mesmo módulo, assinale a opção correta.

A lei de Gauss, uma das quatro equações de Maxwell, estabelece a relação entre o fluxo elétrico que passa através de uma superfície fechada e a quantidade de carga elétrica que existe dentro do volume limitado por essa superfície. Considerando que !$ \vec{E} !$ seja o vetor campo elétrico: !$ \phi_B !$ , o fluxo magnético; !$ \phi_E !$, fluxo elétrico; t, o tempo; !$ \rho !$, a densidade volumétrica de carga; !$ \mu_0 !$, a permeabilidade magnética do vácuo; !$ \in_0 !$, a permissividade elétrica do vácuo; !$ \vec{ \nabla} !$, o operador gradiente e !$ \nabla^2 !$, o operador laplaciano em coordenadas cartesianas, assinale a opção que apresenta a forma matemática correta da lei de Gauss.

Texto para a questão.

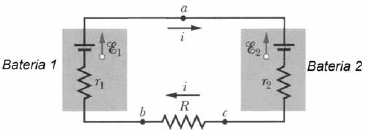

A figura a seguir ilustra um circuito elétrico contendo duas baterias, com suas respectivas resistências internas, e um resistor. Nesse circuito, considere as tensões das baterias iguais a !$ \varepsilon_1 = 4,4\,V !$ e !$ \varepsilon_2 = 2,1\,V !$ , e as resistências iguais a !$ r_1 = 2,3 \Omega !$, !$ r_2 = 1,8 \Omega !$ e !$ R = 5,5 \Omega !$.

Assinale a opção que apresenta o gráfico que descreve corretamente a variação do potencial elétrico nos terminais dos elementos que compõem o referido circuito elétrico.

Texto para a questão.

A figura a seguir ilustra um circuito elétrico contendo duas baterias, com suas respectivas resistências internas, e um resistor. Nesse circuito, considere as tensões das baterias iguais a !$ \varepsilon_1 = 4,4\,V !$ e !$ \varepsilon_2 = 2,1\,V !$ , e as resistências iguais a !$ r_1 = 2,3 \Omega !$, !$ r_2 = 1,8 \Omega !$ e !$ R = 5,5 \Omega !$.

Com base nessas informações, é correto afirmar que a corrente elétrica i, no circuito apresentado, é
