Prova Completa: Engenheiro Eletricista (IFS

3106242 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

No que diz respeito aos Transformadores de Potencial (TP), marque a alternativa CORRETA:

A

O TP do grupo 1 tem o primário ligado de fase para fase e o do grupo 2 ligado de fase para terra em sistemas eficazmente aterrados. As tensões secundárias podem ser de 115 V ou 115/!$ \sqrt{3} !$ V.

B

Na transformação do primário para o secundário ocorrem erros de tensão e de fase. O erro de tensão é positivo quando se reflete para o secundário uma tensão menor do que a verdadeira no primário.

C

O Fator de Correção de Relação do TP é definido da seguinte forma: FCRp = Kp/Kr, sendo Kp = V1n/V2n, a relação nominal do TP e Kr = V1/V2, a sua relação real.

D

Considera-se que um TP está fora de sua classe de exatidão, quando nas condições especificadas, os pontos determinados pelos Fatores de Correção da Relação (FCRp) e pelos ângulos de fase (!$ \gamma !$), estiverem dentro do paralelogramo de exatidão.

Provas

Questão presente nas seguintes provas

3106241 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

No que diz respeito aos Transformadores de Corrente (TC), marque a alternativa CORRETA:

A

São utilizados tanto no nível de baixa tensão quanto de alta tensão. Normalmente com o secundário de 5 Ampéres e tem a vantagem de que um mesmo TC servirá tanto para medição quanto para proteção do circuito.

B

Em instalações elétricas é comum TC tipo janela. Este não possui um primário fixo e é constituído de uma abertura através do núcleo, por onde passa o condutor que forma o circuito primário.

C

Na especificação de correntes e relações do TC tem-se a convenção do símbolo (:) para representar relações nominais e também (-), (x) e (/) para separar correntes nominais e relações nominais de: enrolamentos diferentes, derivações, ligações série (ou paralelo), respectivamente.

D

Na designação ABNT um TC 0,6C22,5, significa que tem classe de exatidão 0,6 e que pode ser ligada no seu secundário uma carga de 22,5 !$ \Omega !$.

Provas

Questão presente nas seguintes provas

3106240 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

São apresentados abaixo os dados de dois transformadores trifásicos, em uma subestação abrigada, para alimentar uma carga com demanda máxima de 250 kVA.

T₁: 112,5 kVA; 13,8kV/(220/127)V; !$ \Delta !$-Y; Z₁% = 5%

T₂: 150 kVA; 13,8kV/(220/127)V; !$ \Delta !$-Y; Z₂% = 3%

Em relação às condições de paralelismo é CORRETO afirmar que

A

Os dois transformadores podem ser ligados em paralelo formando um banco com 262,5 kVA, pois já atendem a todos os requisitos necessários.

B

Se ligados em paralelo, o transformador T₁ entrará em regime de sobrecarga, pois tem maior impedância percentual.

C

Se ligados em paralelo, o transformador T₂ entrará em regime de sobrecarga, pois tem menor impedância percentual.

D

Transformadores de potências diferentes não podem ser em hipótese alguma ligados em paralelo.

Provas

Questão presente nas seguintes provas

3106239 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Para transformadores é INCORRETO afirmar que:

A

A regulação (%) de tensão no secundário de um transformador depende da fem induzida no secundário e esta por sua vez depende do fator de potência da carga e da queda de tensão devido às resistências e reatâncias indutivas internas ao transformador.

B

O rendimento de um transformador depende essencialmente das perdas ocorridas no núcleo e nos condutores. Por isso independe de outros fatores como carregamento e fator de potência da carga.

C

No ensaio do transformador com o secundário em aberto, a corrente medida no primário é essencialmente a corrente de magnetização necessária para estabelecer o fluxo no núcleo. Se esta corrente aumenta de um ensaio para outro, indica que as perdas no núcleo também cresceram.

D

A impedância percentual informada nos dados de placa de um transformador tem como valores de base a tensão e potência nominais do transformador.

Provas

Questão presente nas seguintes provas

3106237 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

De acordo com a NBR 5410/2004 em relação aos condutores elétricos é CORRETO afirmar que:

A

As seções mínimas para os condutores são as seguintes: 2,5 mm² para circuitos de força e 1,5 mm² para circuitos de iluminação.

B

A capacidade de condução de corrente tem um valor fixo, determinado e ensaiado pelo fabricante.

C

Para fins de dimensionamento, a temperatura ambiente não afeta a capacidade de condução de corrente, tendo em vista que a temperatura máxima para regime contínuo é de 70ºC e 90ºC, para isolamentos em PVC e EPR, respectivamente.

D

O fator de correção de agrupamento leva em conta o número de circuitos e a forma em que estão agrupados. Multiplica-se este valor pela corrente da carga para daí obter a corrente de projeto corrigida.

Provas

Questão presente nas seguintes provas

3106236 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Em relação aos disjuntores termomagnéticos e analisando as curvas de atuação apresentadas abaixo é CORRETO afirmar que:

Enunciado 3431780-1

A

No disjuntor, o princípio de dilatação térmica de metais é utilizado no disparador bimetálico. Isto é, são rápidos na operação de abertura para correntes de curto-circuito.

B

A curva mostrada abaixo é do tipo C, onde o disparador instantâneo atua para correntes de 5 a 10 vezes a nominal.

C

O disparo instantâneo proveniente da força magnética de uma bobina ocorre predominantemente com sobrecargas no circuito.

D

A curva do tipo B é para cargas resistivas, tipo C para cargas indutivas de uso geral e a do tipo D para cargas altamente indutivas.

Provas

Questão presente nas seguintes provas

3106235 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Em relação aos dispositivos de proteção em instalações elétricas é INCORRETO afirmar que:

A

O disjuntor termomagnético é um dispositivo de manobra e proteção capaz de conduzir e interromper correntes em condições anormais do circuito. No entanto, não é eficaz para proteção contra choques elétricos.

B

O dispositivo DR protege contra choques elétricos, pois detecta fugas de corrente utilizando um comparativo entre a corrente que entra e a que sai de um circuito, sendo de 30 mA o valor de disparo de um DR de alta sensibilidade.

C

O dispositivo DR é muito recomendado, pois além de proteger contra fugas de corrente, também irá atuar para sobrecorrente e curto-circuito na instalação elétrica.

D

Quando o objetivo for a proteção contra sobretensões de origem atmosférica transmitidas pela linha externa de alimentação, bem como a proteção contra sobretensões de manobra, os DPS (dispositivos de proteção contra surto) devem ser instalados junto ao ponto de entrada da linha na edificação ou no quadro de distribuição principal, localizado o mais próximo possível do ponto de entrada.

Provas

Questão presente nas seguintes provas

3106234 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Nas figuras abaixo são apresentados alguns esquemas de aterramento de acordo com a NBR 5410/2004. Assinale a alternativa CORRETA.

A.

Enunciado 3431778-1

B.

Enunciado 3431778-2

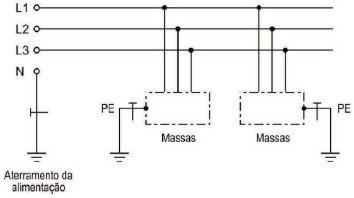

C.

Enunciado 3431778-3

D.

Enunciado 3431778-4

A

Os esquemas apresentados nas figuras: A, B, C e D, são respectivamente: TN-S, TN-C, TT e IT.

B

No esquema TN-C, no seccionamento automático visando proteção contra choques elétricos, devem ser usados dispositivos a corrente diferencial-residual (dispositivos DR).

C

No esquema IT não é possível a instalação de dispositivos DR devido às altas correntes de fuga.

D

De acordo com a NBR 5410/2004, o uso de condutor PEN só é admitido em instalações fixas, desde que sua seção não seja inferior a 10 mm² em cobre ou 16 mm² em alumínio.

Provas

Questão presente nas seguintes provas

3106233 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Assinale a alternativa FALSA, no que diz respeito às afirmações abaixo sobre a NBR 5419/2015 de SPDA (Sistema de proteção contra descargas atmosféricas):

A

São definidas para as estruturas basicamente quatro zonas de proteção (ZPR 0_A, ZPR 0_B, ZPR 1 e ZPR 2) que supõem desde a condição de descarga atmosférica direta (ZPR 0_A) até a condição de que não há descarga direta (ZPR 2), mas ainda há correntes induzidas.

B

À luz da norma, o SPDA é composto de um sistema externo (com captação, subsistema de descida e malha de aterramento) e um sistema interno que tem a função de evitar o centelhamento perigoso através de ligação equipotencial entre os elementos condutores internos a estrutura.

C

Uma classificação de Nível de Proteção é feita quanto à severidade da descarga atmosférica e aos danos causados. Têm-se as classes I, II, III e IV, sendo a classe I para efeitos mais leves e a classe IV para efeitos mais severos.

D

Um componente natural de um SPDA é um componente condutivo não instalado especificamente para proteção contra descargas atmosféricas, mas que pode ser integrado ao SPDA. Em alguns casos pode prover função de uma ou mais partes do SPDA.

Provas

Questão presente nas seguintes provas

3106232 Ano: 2016
Disciplina: Engenharia Elétrica
Banca: IFS
Orgão: IFS

Provas:

Engenheiro Eletricista
Provas ×

Em relação às normas técnicas utilizadas em instalações elétricas, assinale a alternativa INCORRETA:

A

O tempo de autonomia de um sistema de iluminação de emergência (NBR 10.898/2013) não deve ser menor que 1 h de funcionamento, incluindo uma perda não maior que 10 % de sua luminosidade inicial. Nesta, o nível mínimo 5 lux de iluminação de aclaramento é exigido em locais com desníveis (escadas ou passagem com obstáculos).

B

De acordo com a NBR 14.039/2005, em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral na média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro).

C

Na NBR 5410/2004 o limite admitido de queda de tensão é de 5%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s).

D

A NR10 estabelece que também o memorial descritivo do projeto elétrico deve incluir itens de segurança como a indicação de posição dos dispositivos de manobra dos circuitos elétricos: (Verde - “D”, desligado e Vermelho -“L”, ligado).
