Para responder à questão, considere o seguinte circuito.

A tabela verdade que corresponde corretamente ao circuito acima é

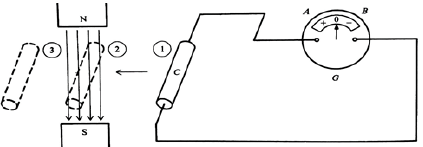

Analisando a figura acima, composta por um ímã, um condutor e um galvanômetro, afirma-se que:

I. Quando as linhas de força são interceptadas por um condutor ou quando as linhas de força interceptam um condutor, uma fem ou uma tensão é induzida no condutor.

II. É preciso haver um movimento relativo entre o condutor e as linhas de força, a fim de se induzir a fem.

III. Ao mudar o sentido da interseção, mudará o sentido da fem induzida.

Estão corretas as afirmativas

Observe o circuito abaixo.

No circuito série-paralelo da figura acima, os valores da impedância total Z_T e das correntes I₁ e I₂ são, respectivamente:

A alternativa que apresenta a descrição correta da válvula V1 representada no circuito da figura acima é:

Considerando a simbologia hidráulica da norma ANSI (American National Standards Institute), enumere a segunda coluna de acordo com a descrição correta dos símbolos referentes ao acionamento de válvulas direcionais.

1 -

2-

3-

4-

( ) Pedal

( ) Pneumático

( ) Mecânico

( ) Alavanca

( ) Botão

A sequência correta, de cima para baixo, é

Sobre o Protocolo de Comunicação Profibus utilizado para redes industriais de dados, é correto afirmar que

Utilizando o conceito de Álgebra de Boole, podemos simplificar expressões e consequentemente circuitos. Analisando a expressão !$ S = ( A + B + C) \cdot ( \overline{A} + \overline{B} + C ) !$, alternativa que indica corretamente a expressão simplificada correspondente é

Um transformador trifásico de 13,8kV/380V, 60Hz, conectado em triângulo no primário e em estrela no secundário, alimenta duas cargas trifásicas equilibradas, sendo uma um motor de indução trifásico com rendimento de 85%, cos!$ \phi = !$ 0,87e potência de 1,5CV, e outra um motor de indução com rendimento de 90%, cos!$ \phi = !$ 0,85 e potência de 1,5kW. Considere o transformador ideal.

A alternativa que indica os valores corretos para a potência ativa total e a corrente de linha, respectivamente, ambas no primário do transformador, é

Sobre inversores de frequência, quanto ao tipo de controle e de acordo com as estruturas de comando, é correto afirmar que

Considerando a figura acima e os sinais indicados em suas entradas, qual será o sinal correto na saída?
