Os medidores de vazão, considerados lineares, são:

A impedância de entrada “Ri”, para um sinal alternado, no circuito da figura 08, pode ser calculada aproximadamente por

Se o transistor de efeito de campo de junção possui IDSS = 8 mA e VGS _off = - 6 volts, o circuito, que gera uma corrente ID igual a 2 mA, é

No circuito da figura 07, a tensão entre o emissor e a base de todos os transistores em condução é de 0,7 V e “Q1” e “Q2” são idênticos. O valor mais adequado para R para que a corrente I_L seja de 2 mA é de

Uma vantagem do circuito da figura 04, construído com um amplificador operacional ideal, é

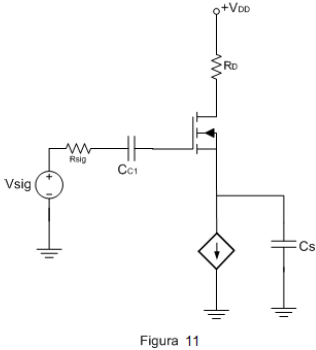

Observe a figura 11.

No circuito amplificador fonte comum da figura 11, C_C1 e C_S são, respectivamente, capacitores de

Um Pt100 é utilizado em um circuito eletrônico que faz passar por ele uma corrente constante de 1,75 mA. Sabendo que: a sua curva de calibração aproximada é R_T ≈ R0 (1 +αΔT); a faixa de operação é de 0 a 800 °C; o coeficiente de temperatura α = 0,0038 °C^{-1 e} o coeficiente de dissipação é de 5 mW/°C, o máximo erro decorrente do seu autoaquecimento é, aproximadamente,

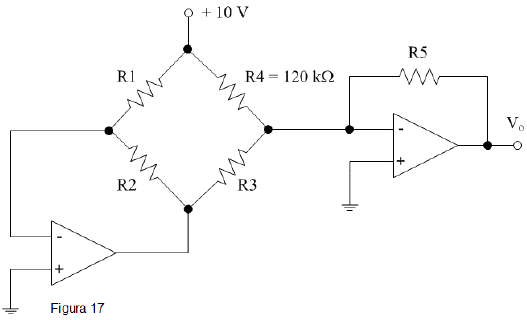

Observe a figura 17.

No circuito apresentado, R2 é um Pt100, portanto R2 = 100 (1 + αΔT) com α = 0,0038 ºC^-1, usado para medir temperatura de 0 a 100 °C. Sabendo que os amplificadores são ideais para que a tensão de saída seja de 0 V quando a temperatura é de 0 °C e a sensibilidade seja de 10 mV/°C. Os valores aproximados de R1, R3 e R5 são, respectivamente,

São razões para o uso de amplificadores diferenciais:
