Um circuito monofásico alimentado por uma fonte de tensão alternada com valor de 160 ∟- 60º V apresenta uma corrente no valor de 10 ∟30º A.

Considerando cos 30º = cos –30º= 0,86 e sen 30º = – sen –30º = 0,5, o valor da potência ativa dissipada nesse circuito é

Considerando um sistema trifásico, balanceado e de sequência positiva, ligado em triângulo, a relação entre a corrente de linha (I_L) e a corrente de fase (I_F) é

Em um laboratório foi realizado um ensaio para a obtenção dos parâmetros de um transformador de 600 VA, 60 Hz e 220/110 V. Os valores apresentados nos wattímetros, para os ensaios de circuito aberto e de curto-circuito, são apresentados na tabela abaixo.

Fonte: FUNCERN, 2015.

Funcionando em plena carga e com fator de potência de 0,9 indutivo, o valor aproximado do rendimento desse transformador é

Um motor trifásico foi projetado contendo proteção contra poeira prejudicial ao motor e proteção contra projeções de água de qualquer direção.

O grau de proteção presente na placa nominal do motor é

Um motor de indução trifásico de quatro polos é alimentado por uma rede elétrica de 380 V e 60 Hz.

Considerando a velocidade de rotação nominal dessa máquina no valor de 1746 rpm em plena carga, o valor do escorregamento para essa velocidade é

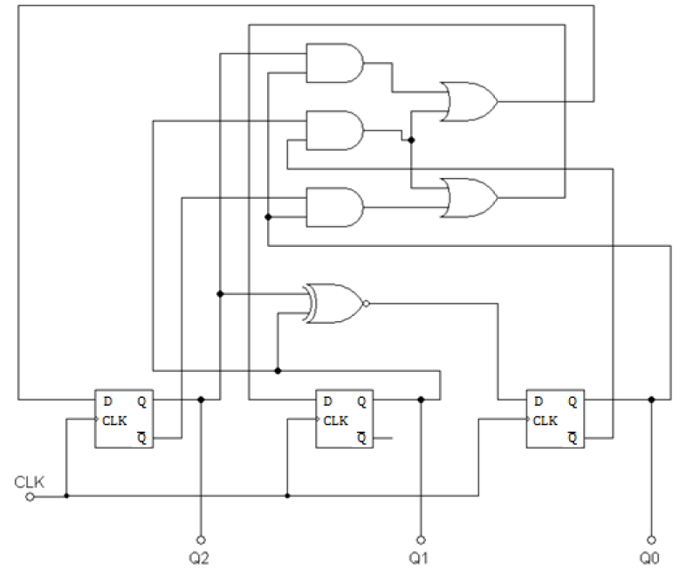

Considere a figura abaixo, que trata do circuito sequencial de uma máquina de estados finitos, implementada utilizando flip-flops do tipo D.

Fonte: FUNCERN, 2015.

Assumindo que a saída atual é igual a 111 (Q2=1,Q1=1 e Q0=1), após dois pulsos de clock, a saída será

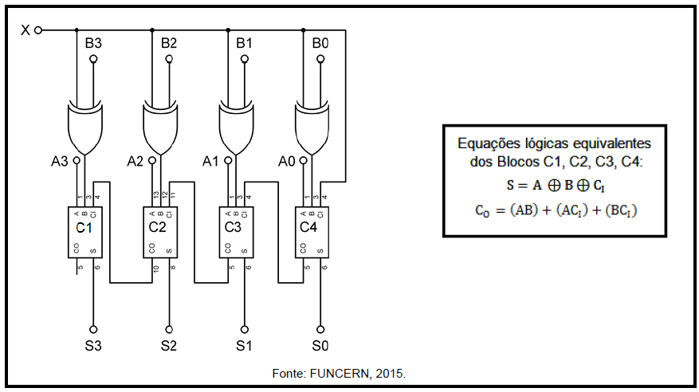

Considere a figura abaixo.

Assumindo que foram aplicados os sinais lógicos à entrada A = 1001 (A3, A2, A1, A0) e à entrada B = 0011 (B3, B2, B1, B0), os valores da saída S (S3, S2, S1, S0) para X=0 e para X=1, respectivamente, são

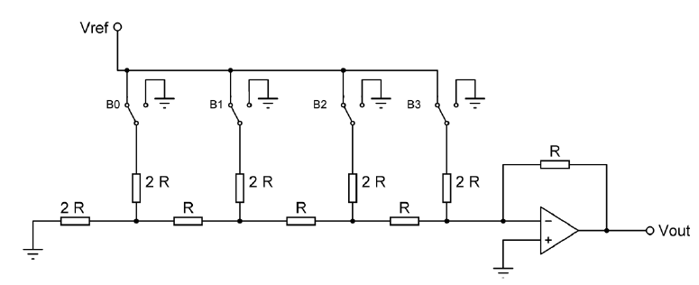

A figura abaixo trata da construção de um conversor digital-analógico do tipo Rede R-2R. As entradas digitais estão representadas por meio das chaves B3 (MSB), B2, B1 e B0 (LSB). Nesse circuito, a ligação para o terra representa o sinal digital 0 e a ligação para o V_REF representa o sinal digital 1.

Fonte: FUNCERN, 2015.

Considerando V_ref=12 V e entrada digital 1010 (B3 = 1, B2 = 0, B1 = 1 e B0 = 0), a resolução deste conversor e a saída V_out , respectivamente, são

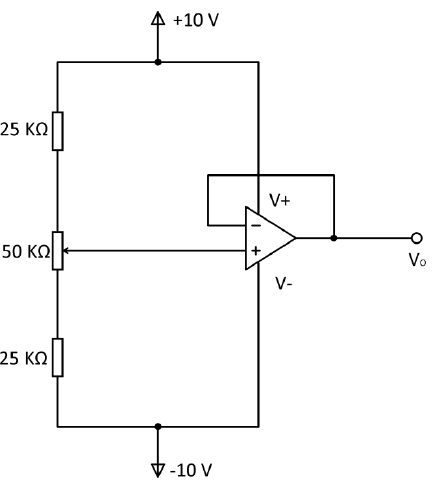

O circuito representado na figura abaixo fornece uma tensão de saída V₀ variável de acordo com o ajuste do potenciômetro.

Fonte: FUNCERN, 2015.

Considerando os dados do circuito representado na figura, a faixa de variação de V_O é de

A tabela abaixo apresenta a relação de alguns equipamentos de uma residência com suas respectivas potências e o tempo de utilização diário.

Fonte: FUNCERN, 2015.

Considerando o valor da tarifa de energia elétrica de 1 kWh igual a R$ 0,40, o valor da conta de energia paga ao final de 30 dias é de
