No que diz respeito ao cabeamento estruturado, uma categoria de cabo de rede apresenta as características listadas a seguir:

• frequência de até 250 MHz;
• 1 Gbps até 100 m;
• 10 Gbps até 55 m;
• possui um separador no meio dos pares que diminui a interferência melhorando o isolamento, como indicado na figura abaixo:

A categoria é referenciada como

No que diz respeito aos fundamentos das fibras ópticas, os conectores têm fundamental importância no funcionamento dos links ópticos. Nesse contexto, dois deles são caracterizados a seguir:

I. A figura mostra um conector mais utilizado para redes multimodo, apesar de estar perdendo espaço para conectores mais recentes. Ele possui estilo baioneta, com um ferrolho para segurar a fibra, que pode ser cerâmico, de metal ou plástico, e ponteira de 2,5mm, que é montada no interior da caixa. Sua vantagem é que ele possui extrema facilidade de instalação e seu custo é relativamente baixo comparado ao de outros conectores.

II. A figura mostra um conector miniaturizado com ponteira de 1,2mm que, por sua boa performance, tem sido bastante utilizado em redes monomodo, mais comumente em transceivers 10 Gigabit Ethernet. Entre suas vantagens, pode-se rapidamente convertê-los de um conector simplex para um conector duplex com o uso de um clipe. Eles são conectores de baixa perda e rápida instalação.

Os conectores caracterizados em I e II são conhecidos, respectivamente, pelas siglas

No que diz respeito aos aplicativos e dispositivos para armazenamento de dados e realização de cópia de segurança, atualmente existem diversos serviços on-line que permitem a realização de backups por meio do armazenamento de arquivos na nuvem, sendo que muitos deles oferecem planos gratuitos, sendo exemplos desses serviços o Google Drive e o OneDrive. Além dessa modalidade, podem ser utilizados localmente dispositivos de armazenamento, como

No que diz respeito à instalação de dispositivos de armazenamento SATA, um Técnico em TI deve fazer a conexão do cabo de um disco rígido SATA a um componente específico da placa-mãe, indicada na figura a seguir:

Nesse caso, o componente SATA da placa-mãe está identificado por

No que diz respeito aos fundamentos das fibras ópticas padrões 1000BaseSX e 1000BaseLX, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Como semelhanças, ambas são padrões de transmissão Ethernet definidos no IEEE 802.3, definem transmissão a 1 Gb/s em banda base sobre fibra óptica e utilizam 2 fibras (TX e RX) para implementar um link.

( ) O padrão 1000BASE-SX utiliza transmissão a 850nm sobre fibras multimodo, enquanto o 1000BASE-LX utiliza transmissão a 1310nm sobre fibras multimodo ou monomodo.

( ) O alcance máximo do 1000BASE-LX vai de 220m a 550m, enquanto o alcance máximo do 1000BASE-SX é de até 300m sobre fibras multimodo e de até 5km sobre fibra monomodo.

As afirmativas são, respectivamente,

No que diz respeito à instalação, as impressoras podem ser integradas nas formas sem fios ou via cabo. Neste último caso, deve-se utilizar um cabo USB que contém nas extremidades dois tipos de conectores, dos tipos A e B, ilustrado em qual figura abaixo?

Um técnico de tecnologia da informação realizou uma pesquisa associada ao cabeamento estruturado, no que tange aos padrões das normas EIA/TIA 568A e 568B. Nesse sentido, verificou no 568A que, nos fios, a sequência de cores BRANCO DO VERDE – VERDE – BRANCO DO LARANJA – LARANJA deve corresponder no conector RJ-45, respectivamente, aos pinos

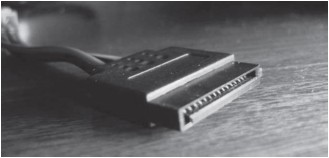

No que diz respeito às fontes de alimentação e gabinetes de microcomputadores, observe as figuras (a) e (b) abaixo.

(a)

(b)

Essas figuras referem-se a cabos de

A figura abaixo ilustra uma placa-mãe padrão sockets LGA1156.

Nessa placa, os componentes identificados por PM2 e PM1 são conhecidos, respectivamente, como soquetes para

As fontes de alimentação são dispositivos responsáveis pelo fornecimento de energia elétrica aos computadores. As fontes ATX utilizam um recurso que permite o desligamento do computador por software. Para isso contam com um sinal TTL chamado PS_ON (Power Supply On). Quando ligado e em uso, a placa-mãe mantém o PS_ON em nível baixo, como em um estado considerado “desligado”. Se a placa-mãe não estiver recebendo as tensões, deixa de gerar o nível baixo e o PS_ON fica em nível alto. Esse sinal pode mudar seu nível quando receber ordens de ativação ou desativação de determinados recursos, por exemplo:

usado para ligar ou desligar a fonte por software. É graças a esse recurso que o sistema operacional consegue desligar o computador sem que o usuário tenha que apertar um botão para isso;

usando para ligar ou desligar a fonte por placa de rede.

Os recursos utilizados em I e II são conhecidos, respectivamente, como
