Prova Completa: Técnico de Laboratório - Mecânica (IF-CE - AOCP

4216748 Ano: 2026
Disciplina: Física
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

FundamentosGrandezas e Unidades

Durante o startup de uma bancada hidráulica no laboratório, o técnico de laboratório observa o manômetro analógico, tipo Bourdon, instalado na linha de recalque da bomba. O instrumento possui duas escalas de leitura: uma externa em bar e uma interna em psi. Considere que o ponteiro do manômetro está estabilizado exatamente sobre a marcação de 40 psi na escala interna. Assinale a alternativa que apresenta, aproximadamente, a leitura correspondente na escala externa em bar e a conversão correta para a unidade do Sistema Internacional (SI) de pressão.

Provas

Questão presente nas seguintes provas

4216747 Ano: 2026
Disciplina: Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Desenho Técnico Mecânico

No desenho técnico de um flange de acoplamento, o projetista especificou uma tolerância de posição para um padrão de quatro furos. No quadro de tolerância, além do símbolo de posição e do valor da zona de tolerância, aparece o símbolo logo após o valor numérico.

Enunciado 4636474-2

Assinale a alternativa que apresenta o significado do símbolo e como ele afeta a inspeção dimensional.

A

Significa média geométrica; indica que a posição do furo deve ser calculada pela média das distâncias aos eixos X e Y.

B

Significa Condição de Material Máximo (MMC); permite um bônus na tolerância de posição à medida que o tamanho do furo se afasta da sua condição de máximo material, ou seja, quando o furo fica maior.

C

Significa medição manual; indica que o furo não pode ser inspecionado por máquinas de medir por coordenadas (MMC), apenas por paquímetro.

D

Significa margem de erro; indica que o valor da tolerância pode ser ultrapassado em até 10% caso a peça seja de alumínio.

E

Significa montagem; indica que o furo é apenas para passagem e não requer precisão dimensional rigorosa.

Provas

Questão presente nas seguintes provas

4216746 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Materiais de Construção MecânicaPropriedades e Comportamentos dos Materiais

As pastilhas modernas de metal duro recebem finas camadas de materiais cerâmicos depositados por processos de PVD ou CVD. Esses revestimentos são facilmente identificados pelas cores dourada, cinza ou bronze no gume de corte. A função técnica desses revestimentos, como TiN, TiCN ou Al2O3, é

A

aumentar a flexibilidade (tenacidade) da pastilha para suportar cortes interrompidos.

B

aumentar a condutividade elétrica da ferramenta para processos de eletroerosão.

C

facilitar a afiação manual da pastilha quando a aresta de corte estiver desgastada.

D

atuar como barreira térmica e lubrificante sólido, reduzindo o atrito e o calor no substrato.

E

garantir que a pastilha não sofra dilatação térmica em medições de precisão.

Provas

Questão presente nas seguintes provas

4216745 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Materiais de Construção MecânicaPropriedades e Comportamentos dos Materiais

No uso de pastilhas de metal duro, a temperatura na zona de corte deve ser suficiente para garantir a ductilidade do material removido, mas controlada para não degradar a ferramenta. Um erro comum é operar com velocidades de corte muito baixas em relação às recomendadas. Qual fenômeno metalúrgico ocorre ao utilizar uma velocidade de corte excessivamente baixa?

Provas

Questão presente nas seguintes provas

4216744 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Planejamento e Informatização na EngenhariaProcessos e Planejamento de Produção

A rugosidade superficial de uma peça torneada depende diretamente da interação geométrica entre a ferramenta e a peça. Considere que um técnico precisa obter um acabamento fino em um eixo de aço, minimizando as marcas deixadas pelo avanço da ferramenta. Para atingir a rugosidade teórica de acabamento, deve-se

Provas

Questão presente nas seguintes provas

4216743 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Sistemas MecânicosProcessos de Fabricação

No torno mecânico horizontal, a escolha da geometria da ferramenta é determinante para o sucesso da operação. O bedame é uma ferramenta de geometria singular, caracterizada por ser estreita e longa, com alívios laterais para evitar o atrito com as paredes do canal em execução. A aplicação primária dessa ferramenta no processo de usinagem é

Provas

Questão presente nas seguintes provas

4216742 Ano: 2026
Disciplina: Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Metrologia

Durante a realização de medições em pequenos componentes, o técnico de laboratório utiliza o dispositivo acessório apresentado na imagem a seguir. Esse equipamento é essencial para garantir a estabilidade do processo e minimizar incertezas de medição causadas por fatores externos.

Enunciado 4636469-1

Assinale a alternativa que apresenta o nome desse dispositivo e a sua principal função técnica dentro do laboratório de metrologia.

A

Suporte para relógio comparador; sua função é fixar o instrumento em bases magnéticas para medições de excentricidade em tornos.

B

Morsa de precisão; sua função é prender peças delicadas durante processos de furação ou fresagem manual no laboratório de usinagem.

C

Suporte de mesa para micrômetro; sua função é fixar o micrômetro, permitindo que o operador tenha as mãos livres para manipular a peça e evitando a transferência de calor das mãos para o arco do instrumento.

D

Dispositivo de calibração de blocos padrão; sua função é manter os blocos pressionados um contra o outro para garantir o fenômeno de aderência.

E

Graminho de base pesada; sua função é realizar a traçagem de linhas paralelas em superfícies metálicas utilizando uma ponta de riscar.

Provas

Questão presente nas seguintes provas

4216741 Ano: 2026
Disciplina: Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Metrologia

No laboratório de metrologia, a conservação e a lubrificação de instrumentos de alta precisão (como blocos padrão e micrômetros) seguem princípios rigorosos da tribologia para evitar falhas e erros de medição. A esse respeito, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) No armazenamento de longo prazo, os blocos padrão devem ser mantidos em contato direto entre si (wringed) sem óleo, para garantir que o vácuo impeça a oxidação das faces. ( ) A limpeza prévia com solvente volátil é obrigatória antes do uso dos blocos padrão, pois a espessura da película de óleo protetivo pode introduzir erros sistemáticos na medição. ( ) Para a lubrificação de fusos de micrômetros, recomenda-se o uso de graxas de alta viscosidade para garantir que partículas de poeira fiquem retidas na graxa, protegendo a rosca. ( ) O uso de óleos neutros e isentos de ácidos é fundamental na conservação de instrumentos de metrologia para prevenir a oxidação causada pela acidez residual do manuseio humano.

Provas

Questão presente nas seguintes provas

4216740 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Materiais de Construção MecânicaEnsaios Mecânicos e Tratamentos Térmicos
Materiais de Construção MecânicaPropriedades e Comportamentos dos Materiais

Ao operar uma máquina de solda por pontos (RSW) para unir chapas de aço de alta resistência (AHSS), o técnico de laboratório depara-se com a função de “Revenimento” (Temper Pulse ou Post-heat) no painel do controlador paramétrico. Sabe-se que o ciclo térmico desse processo de união é extremamente rápido, uma vez que o calor é dissipado quase instantaneamente pelos elétrodos de cobre refrigerados a água. Assinale a alternativa que descreve a ação técnica desse comando no ciclo da máquina e a sua principal finalidade metalúrgica para a junta soldada.

A

Executa um aumento súbito na força de compressão dos elétrodos durante a fusão; evita a expulsão de metal líquido (salpicos) e a formação de porosidades internas no ponto.

B

Executa um pré-aquecimento com corrente de baixa intensidade antes do pulso principal; queima óleos protetivos e remove óxidos superficiais das chapas antes da união.

C

Executa a manutenção da passagem de corrente máxima durante a fase mecânica de forjamento; garante a recristalização completa dos grãos na zona termicamente afetada (ZTA).

D

Executa uma inversão na polaridade da corrente contínua no exato final do ciclo; promove um polimento térmico na superfície de contato, melhorando o acabamento estético.

E

Executa um pulso de corrente adicional após a solidificação e o resfriamento inicial do ponto; reaquece a lentilha de solda para reduzir a dureza excessiva e a fragilidade da estrutura martensítica que se formou.

Provas

Questão presente nas seguintes provas

4216739 Ano: 2026
Disciplina: Engenharia Mecânica
Banca: AOCP
Orgão: IF-CE

Provas:

Técnico de Laboratório - Mecânica
Provas ×

Materiais de Construção MecânicaPropriedades e Comportamentos dos Materiais

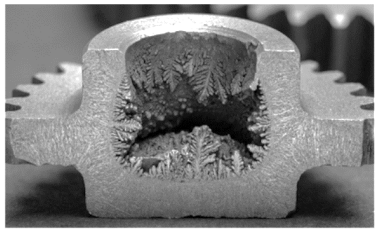

Uma fundição foi contratada para produzir um lote de 5.000 pequenas engrenagens de aço-carbono, com geometria complexa, tolerâncias dimensionais apertadas e excelente acabamento superficial, dispensando usinagem posterior. Após a escolha do processo de fundição ideal para esses requisitos, o primeiro lote-piloto foi submetido a ensaios não destrutivos, radiografia e ultrassom. O técnico de laboratório identificou a presença de cavidades internas localizadas exclusivamente na região mais espessa do cubo da engrenagem. Ao fraturar uma peça para análise, notou que as paredes dessas cavidades eram irregulares, rugosas e apresentavam um aspecto dendrítico (ramificado), conforme ilustra a figura a seguir:

Enunciado 4636466-1

Considerando os defeitos identificados no lote-piloto, assinale a alternativa que apresenta o diagnóstico técnico dos defeitos apresentados e o processo de fundição ideal para eliminar esses defeitos.

A

Porosidade gasosa, causada pela evaporação da umidade da areia durante o vazamento; moldagem em areia verde.

B

Trinca a quente, causada pela restrição do molde metálico à contração da peça; fundição em coquilha.

C

Rechupe, causado pela contração volumétrica do metal na solidificação sem alimentação adequada de metal líquido; fundição por cera perdida.

D

Inclusão de areia, causada pelo desprendimento da resina termofixa devido ao choque térmico; fundição em casca.

E

Bolhas de gás, causadas por falha na permeabilidade do molde cerâmico; fundição por cera perdida.
