Durante a montagem de um eletroímã em um experimento didático de laboratório, um técnico enrola diversas espiras de fio condutor esmaltado em torno de um núcleo ferromagnético e conecta o conjunto a uma fonte de corrente contínua ajustável. A respeito dos fenômenos eletromagnéticos envolvidos nesse sistema, assinale a alternativa correta.

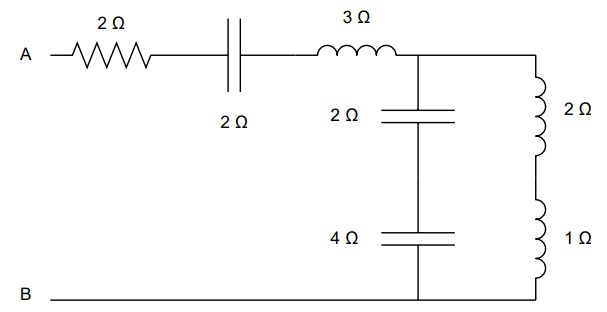

Considerando o circuito da figura a seguir, assinale a alternativa com o valor correto da impedância vista dos terminais A e B.

Uma fonte senoidal de tensão alternada de 300 V (valor eficaz) alimenta um circuito série composto por:

• um indutor de reatância XL = 12 Ω;

• um capacitor de reatância XC = 8 Ω;

• um resistor de resistência R = 3 Ω.

Considerando regime permanente senoidal e que os valores informados correspondem às impedâncias na frequência de operação, assinale a alternativa que apresenta o valor eficaz da tensão no indutor.

Em um laboratório de máquinas elétricas, ocorreu uma falha de isolamento em um equipamento, fazendo com que um condutor fase entrasse em contato com sua carcaça metálica. Durante a análise da ocorrência, o técnico observou que a corrente de falta escoou pela carcaça do equipamento, percorreu o condutor de proteção (PE) e retornou ao ponto de origem da instalação, onde esse condutor está interligado ao neutro do secundário do transformador de alimentação, possibilitando a atuação do dispositivo de proteção.

Esse comportamento é característico de qual esquema de aterramento?

Em um laboratório de máquinas elétricas, será instalado um motor de indução trifásico com as seguintes características de placa:

• tensão nominal: 220/380 V;

• potência: 7,5 kW;

• fator de potência: 0,86;

• rendimento: 90%.

A rede disponível no laboratório é 380 V trifásica. Considerando condições nominais de operação, assinale a alternativa correta.

Durante um ensaio em laboratório, um técnico conecta uma fonte de corrente contínua de 24 V a um condutor metálico homogêneo. Considerando o modelo microscópico de condução elétrica em metais, sabe-se que os portadores de carga são elétrons livres. Diante desse contexto, com base nos fundamentos físicos da corrente elétrica, analise as assertivas e assinale a alternativa que aponta as corretas.

I. O campo elétrico no interior do condutor se estabelece do terminal positivo para o terminal negativo da fonte.

II. Os elétrons livres deslocam-se no mesmo sentido do campo elétrico aplicado.

III. A corrente elétrica convencional tem sentido oposto ao movimento real dos elétrons.

IV. Se a fonte for invertida, o sentido da corrente convencional se mantém, pois depende apenas do material condutor.

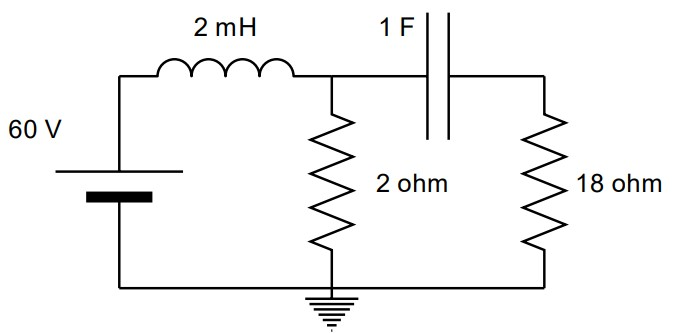

Considere o circuito da figura a seguir:

Sabendo que o circuito se encontra em regime permanente, a potência fornecida pela fonte de tensão de 60 V é de

Como responsável técnico por um laboratório de eletrotécnica, você foi solicitado a verificar a iluminação do ambiente após a instalação de novas luminárias no teto. Durante as aulas práticas, alunos relataram dificuldade na visualização de componentes eletrônicos sobre as bancadas devido à formação de sombras em determinadas regiões, mesmo com o ambiente aparentemente bem iluminado. Após análise, constatou-se que o nível médio de iluminância no ambiente atende ao valor recomendado para o tipo de atividade realizada.

Nesse caso, o problema relatado está mais diretamente associado ao(à)

Um osciloscópio é conectado à saída de um gerador de sinais ajustado para fornecer uma tensão senoidal ideal com valor de pico de 127 V.

Considerando que o instrumento está corretamente calibrado, assinale a alternativa correta.

Em um laboratório de máquinas elétricas de uma indústria, deseja-se determinar o fator de potência de uma instalação trifásica equilibrada que alimenta diversos motores de indução. Para isso, foi utilizado o método dos dois wattímetros para medição da potência ativa total da instalação. Em seguida, um alicate amperímetro foi utilizado para medir a corrente de linha de uma das fases. Considere que:

1) a tensão de linha da instalação é de 380 V;

2) as leituras dos wattímetros são, respectivamente, 11 kW e 8 kW;

3) a leitura do amperímetro é de 30 A.

Diante do exposto, o valor aproximado do fator de potência da instalação é
