Durante uma prática de medição de tensão em um resistor, o técnico observa que um aluno conectou o voltímetro em série com o circuito.

De acordo com o procedimento correto de medição elétrica, o voltímetro deve ser ligado

Como responsável técnico por um laboratório, você foi convocado a conferir a montagem de um quadro de comando com dois contatores:

• K1 destinado ao acionamento de um forno elétrico trifásico com carga predominantemente resistiva;

• K2 destinado ao acionamento de um motor de indução trifásico de gaiola que aciona uma bomba centrífuga.

Considerando as categorias de emprego dos contatores, assinale a alternativa correta quanto à especificação adequada dos contatores.

Em um laboratório industrial, um motor de indução trifásico de 30 kW aciona uma extrusora utilizada no processamento de polímeros. O processo exige:

• manutenção de torque praticamente constante em ampla faixa de rotação;

• operação em baixas velocidades sem perda significativa de conjugado;

• compensação automática de variações de carga;

• controle preciso da velocidade sob regime permanente.

Considerando essas exigências técnicas, qual equipamento é o mais adequado para essa aplicação?

Em um experimento, três componentes foram submetidos a um ensaio V × I. Os gráficos obtidos foram:

• componente I: reta passando pela origem;

• componente II: reta que não passa pela origem;

• componente III: curva não linear.

Considerando essas informações, assinale a alternativa correta.

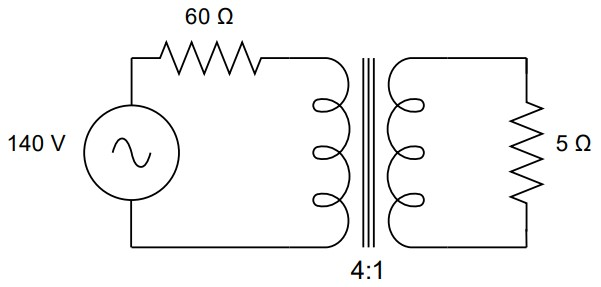

Para o circuito da figura a seguir, considere uma fonte senoidal de 140 V RMS (valor eficaz), 60 Hz, alimentando um transformador ideal sem perdas.

Com base nessas informações, calcule o valor da corrente eficaz no secundário do transformador e assinale a alternativa correta.

Em um laboratório de máquinas elétricas de um Instituto Federal, um técnico em eletrotécnica precisa verificar se um motor de indução trifásico 380 V está operando com correntes equilibradas. O motor é alimentado por um sistema trifásico com neutro disponível (380/220 V), porém o motor está ligado apenas nas três fases (R, S e T), sem utilização do neutro. Durante a inspeção, o técnico observa que os três condutores de fase passam juntos pelo mesmo eletroduto até o motor. Ele deve utilizar um alicate amperímetro para medir corretamente a corrente em cada fase, a fim de verificar possível desequilíbrio.

Considerando o princípio de funcionamento do alicate amperímetro e a configuração do circuito, assinale a alternativa correta.

Uma linha de distribuição alimenta uma carga trifásica predominantemente indutiva localizada à grande distância da subestação. A impedância da linha é fortemente reativa, resultando em significativa queda de tensão sob carga nominal. A instalação de um banco de capacitores em série com a linha provocará

Buscando reduzir o gasto mensal com energia elétrica, um laboratório substituiu um motor de indução trifásico de 15 kW, rendimento de 88%, por um motor de mesma potência e alto rendimento (93%). Considerando que a tarifa de energia é de R$ 0,80/kWh e que o motor opera 8 h/dia, 22 dias/mês, assinale a alternativa que melhor representa a economia mensal aproximada obtida com a substituição.

No editor de texto Microsoft Word, para atualizar automaticamente todos os campos de um documento estruturado (como numeração de títulos e sumário), garantindo que alterações recentes sejam refletidas corretamente, deve-se (Obs.: o emprego do caractere “+” significa que as teclas devem ser pressionadas simultaneamente.)

Em um circuito monofásico alimentado em corrente alternada senoidal, foram medidos os seguintes valores:

• tensão eficaz: 220 V;

• corrente eficaz: 10 A;

• fator de potência: 0,8 (indutivo).

Com base nesses dados, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. A potência aparente do circuito é igual ao produto da tensão eficaz pela corrente eficaz.

II. A potência ativa do circuito é igual ao produto da tensão eficaz pela corrente eficaz.

III. A potência reativa depende do seno do ângulo de defasagem entre tensão e corrente.

IV. Se o fator de potência fosse igual a 1, a potência ativa seria igual à potência aparente.
