Foram encontradas 86 questões.
Admitindo-se que os diodos do circuito abaixo sejam ideais, o número correto de lâmpadas acesas é
![Enunciado 1920230-1](/images/concursos/8/b/b/8bbe5829-32b8-0d65-35bd-2269a00f5ccb.png)
Provas
Questão presente nas seguintes provas

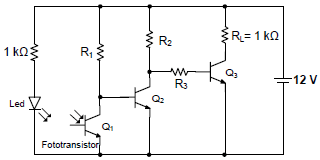

No circuito mostrado na figura abaixo, os transistores operam apenas nas regiões de corte ou saturação. Adotar na região de saturação tensão coletor-emissor VCE = 0 V.
![Enunciado 1920226-1](/images/concursos/2/2/9/229d51c9-23c1-9e97-06a6-a2312843019e.png)
Com relação ao comportamento do circuito, quando o feixe de luz que incide no fototransistor for interrompido,
Provas
Questão presente nas seguintes provas
Um circuito RLC, em série, com resistência R = 10 !$ \Omega !$, indutância L = 50 mH e capacitância C = 20 !$ \mu !$F, está em ressonância.
Neste caso, a frequência angular e a impedância do circuito são, respectivamente,
Provas
Questão presente nas seguintes provas
O valor de tensão elétrica medido pelo voltímetro do circuito mostrado na figura abaixo, em V, é igual a
![Enunciado 1920224-1](/images/concursos/c/9/5/c950f31c-5077-b769-88c8-eb5270a15b31.png)
Provas
Questão presente nas seguintes provas
O circuito mostrado na figura é um contador binário
![Enunciado 1920220-1](/images/concursos/8/a/f/8af899af-84ec-43ec-5bcd-c63944f44ee9.png)
Provas
Questão presente nas seguintes provas
Com relação ao motor de indução trifásico com rotor bobinado e de anéis coletores em funcionamento, é correto afirmar-se que
Provas
Questão presente nas seguintes provas
A chave do circuito mostrado na figura a seguir está na posição X há um tempo muito maior que 100 ms. No instante em que a chave for mudada para posição Y, a corrente, em mA, através do resistor de 1 k!$ \Omega !$, é igual a
![Enunciado 1920218-1](/images/concursos/8/f/3/8f3ed4e5-6fcd-4643-c321-c3ef23db3e6a.png)
Provas
Questão presente nas seguintes provas
O valor, em W, da potência elétrica total dissipada pelo circuito da figura abaixo é
![Enunciado 1920217-1](/images/concursos/a/9/2/a92b0ce8-f3ed-705d-e97e-6c399d97a398.png)
Provas
Questão presente nas seguintes provas
O valor da corrente elétrica i, em A, indicada no circuito mostrado na figura a seguir, é
![Enunciado 1920216-1](/images/concursos/2/b/4/2b4f3c3c-fff8-566e-3672-96b3035d71e1.png)
Provas
Questão presente nas seguintes provas
O valor de tensão elétrica medido pelo voltímetro do circuito mostrado na figura abaixo, em V, é igual a
![Enunciado 1920215-1](/images/concursos/c/c/6/cc6a3117-b7c2-b844-7782-1b1af74feeca.png)
Provas
Questão presente nas seguintes provas
