A função de transferência desse sistema é:

Analise a função de transferência dada por , na qual .


Assinale a alternativa que determine qual(is) valor(es) de k a função de transferência G(s) tem os pólos alocados no semi-plano da esquerda.

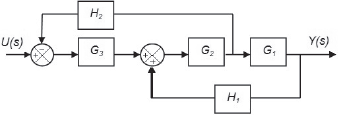

Analise o diagrama de blocos a seguir, no qual G₁, G₂, G₃, H₁ e H₂ são funções transferência.

Considerando a entrada (U(s)) e a saída (Y(s)), a função transferência resultante equivalente a estrutura dos blocos da figura é:

Um sistema, cuja função de transferência é representada pela função (s² + 5s + 6)/(s³ +15s² +50s) possui:

Calcule as constantes reais p e q de forma que os pólos da função de transferência em malha fechada, conforme representado na figura, correspondam aos complexos conjugados −3± i .

Dados:


Assinale a alternativa correta.

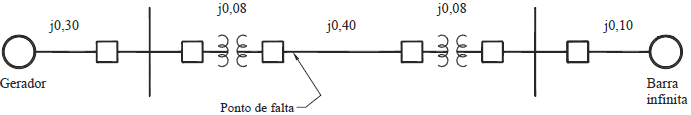

Obs: todas as reatâncias estão em pu.


A figura acima apresenta um sistema elétrico onde um gerador está conectado a uma barra infinita através de uma linha de transmissão. No diagrama estão representadas todas as reatâncias de sequência positiva do sistema em pu. O valor da impedância do circuito equivalente de Thevenin do sistema, em pu, no momento de uma falta no ponto indicado na figura é aproximadamente:

A respeito das fontes alternativas de energia é correto afirmar que:

Um circuito elétrico é composto por um resistor, um indutor e um capacitor ligados sem série. A esse respeito, analise as afirmativas a seguir.
I. Esse circuito terá um fator de potência sempre igual a 1.
II. Esse circuito poderá ter um comportamento de reatância indutiva ou capacitiva.
III. Esse circuito poderá ter um comportamento de resistor, de impedância capacitiva ou impedância indutiva.
Assinale:

Considerando, ainda, que a parcela potência constante seja 0,5, a parcela corrente constante seja 0,3 e a parcela impedância constante seja 0,2, o valor aproximado da potência ativa injetada por esta carga, em pu, é:

Suponha que a linha de transmissão da questão anterior foi substituída por um transformador defasador puro.
As tensões terminais, neste caso, valem E_k = 1,0∠0º pu e E_m = 1,0∠–15ºpu. A modelagem deste transformador considera uma admitância série y = –j1 pu, além de introduzir uma defasagem angular de 15º.
Nestas condições, o valor do fluxo de potência ativa entre os terminais k e m, em pu, é:
