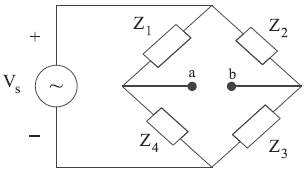

Considere o circuito mostrado na figura acima, onde são mostradas quatro impedâncias Z1, Z2, Z3 e Z4, além da fonte de tensão senoidal de valor Vs.

O valor da impedância equivalente de thevennin vista dos pontos a e b é:

Os dados de placa de um motor de 40 kVA / 4,4 kV indicam que sua impedância de sequência positiva, em valores percentuais, vale 10,5%.
Em um sistema em que os valores base de potência e tensão são, respectivamente, 50 kVA e 13,8 kV, o valor da nova impedância de sequência positiva percentual é aproximadamente:

Considere um circuito trifásico com sequência de fase ABC a três fios, apresentado na figura acima. Admitindo que a leitura nos watímetros W₁ e W₂ são 3500W e 2000W, respectivamente, o valor aproximado da potência reativa total da carga, em VAr é:

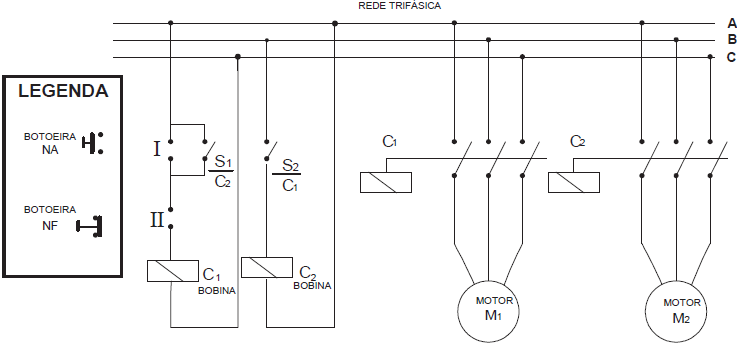

Na figura acima é apresentado um circuito de controle para acionamento de motores. Nos pontos I e II do circuito devem ser instaladas, de acordo com a legenda, respectivamente, as botoeiras:

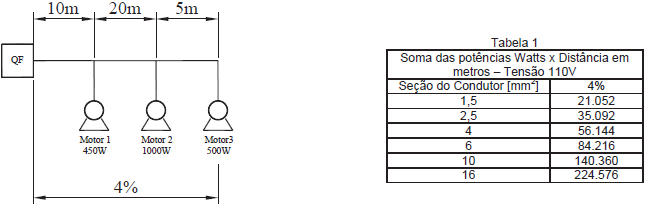

Figura 1


A figura 1 apresenta o layout de uma instalação industrial que possui 3 motores monofásicos, tensão de operação é 110V, alimentados por um quadro de força (QF). A Tabela 1 apresenta as quedas percentuais para condutores, em função da potência e da distância. A seção mínima do condutor, em mm², para que a queda de tensão máxima no circuito seja 4%, é:

Um transformador foi submetido a um ensaio, em que seus enrolamentos primários (alta tensão) foram submetidos a uma ddp, estando os enrolamentos do secundário (baixa tensão) em curto-circuito. Com o transformador operando à plena carga e com 700 V aplicada ao primário, verifica-se que a corrente em um enrolamento secundário atinge seu valor nominal.
O ensaio acima descrito foi realizado em um transformador de tensão nominal primária (em delta) igual a 20KV e tensões no secundário (em estrela) de 380/220 volts. A impedância equivalente desse transformador, em percentual, é de:

Em uma instalação elétrica foi utilizado, para um determinado circuito terminal com comprimento de 10m, um fio com queda de tensão unitária igual a 15 V/A.km. Considerando que o circuito em pauta atende a uma única carga, cuja corrente nominal é de 10 A, a queda de tensão efetiva desse circuito é, em volts, igual a:

Assinale:

O elo CC não deve permitir a produção de oscilações perturbadoras ou de longa duração na potência e na tensão por ocasião de:
