As aeronaves remotamente pilotadas (RPA – remotely piloted aircraft), popularmente conhecidas como drones, vêm se difundindo cada vez mais pelo mundo. De custo relativamente baixo, fácil acesso e simples manuseio, a demanda pelas pequenas RPA vem aumentando a cada dia. Mas as RPA não são brinquedos. Possuem regras próprias, que diferem da já conhecida atividade de aeromodelismo e, por isso, precisam de certificação e autorização para voo. Assim, qualquer objeto com propósito diferente de lazer, hobby ou competição que se desprenda do chão e seja capaz de se sustentar na atmosfera estará sujeito às regras de acesso ao espaço aéreo brasileiro.
Internet:<https://www.decea.gov.br.
De acordo com o texto acima, julgue o item a respeito das RPA e de suas utilizações.
O modelo digital de superfície é a referência utilizada para a geração de curvas de nível.
Provas
As aeronaves remotamente pilotadas (RPA – remotely piloted aircraft), popularmente conhecidas como drones, vêm se difundindo cada vez mais pelo mundo. De custo relativamente baixo, fácil acesso e simples manuseio, a demanda pelas pequenas RPA vem aumentando a cada dia. Mas as RPA não são brinquedos. Possuem regras próprias, que diferem da já conhecida atividade de aeromodelismo e, por isso, precisam de certificação e autorização para voo. Assim, qualquer objeto com propósito diferente de lazer, hobby ou competição que se desprenda do chão e seja capaz de se sustentar na atmosfera estará sujeito às regras de acesso ao espaço aéreo brasileiro.
Internet:<https://www.decea.gov.br.
De acordo com o texto acima, julgue o item a respeito das RPA e de suas utilizações.
Quanto ao método de aerofotogrametria, é recomendado procurar locais abertos e livres de obstáculos para a implantação de pontos de apoio.
Provas
Os ambientes industriais devem ser adequadamente iluminados para possibilitar a obtenção do melhor rendimento possível durante a execução das atividades do processo produtivo. Com base no sistema de iluminação industrial, julgue o item.
Em galpões industriais não forrados, o uso de telhas translúcidas como um recurso de eficiência energética é frequente, de modo a aproveitar a luz natural. Essa contribuição da luz natural deverá ser considerada no cálculo do sistema de iluminação, o que possibilitará uma redução na iluminância necessária de cada ambiente.
Provas

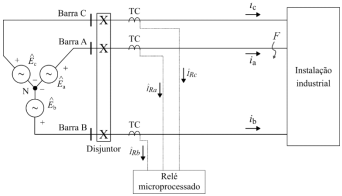

Um sistema trifásico alimenta uma instalação industrial com tensão de linha igual a 13.800 V. As correntes das fases A, B e C que alimentam a referida instalação são ia, ib e ic , respectivamente. Para ÎRa, ÎRb e ÎRc para as fases A, B e C, respectivamente, com a função de sobrecorrente, é utilizado. Essas correntes são providas ao relé por meio de transformadores de corrente (TC) ideais, com relação de transformação 1:1, isto é, as correntes medidas pelo relé são iguais a ia, ib e ic . A impedância de cada linha de distribuição é igual a 5 Ω. A corrente de cada fase requisitada pela instalação industrial, em condições normais de operação, é igual a 150 A. O relé de sobrecorrente é parametrizado com uma corrente de ajuste de 250 A e o sentido da corrente é sempre da fonte para a instalação industrial, mesmo em casos de ocorrência de curtos-circuitos.
Com base nessa situação hipotética, julgue o item
Caso ocorresse um curto-circuito no alimentador da fase A do sistema apresentado na figura, mais especificamente no ponto F e com impedância de 8,8 Ω, o relé de sobrecorrente tenderia a atuar para comandar a abertura do disjuntor, uma vez que a corrente medida pelo relé durante o curto-circuito, igual a 1.000/√3 A, é superior à sua corrente de ajuste.
Provas

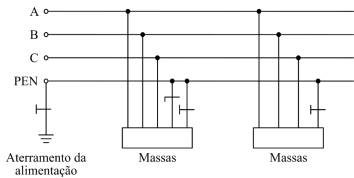

De acordo com a norma brasileira ABNT NBR 5410:2004, toda edificação deve dispor de uma infraestrutura de aterramento que seja confiável e satisfaça os requisitos de segurança das pessoas, além de prover um caminho para a condução de correntes de falta à terra. Considerando essa informação, julgue o item acerca do esquema de aterramento apresentado na figura acima.
O esquema de aterramento apresentado na figura consiste no esquema TN-S.
Provas

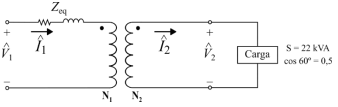

Em sistemas elétricos de distribuição, os
transformadores são responsáveis por reduzir os valores de
tensão, em seu lado primário, para valores compatíveis com
os utilizados pelos consumidores em seu circuito secundário.
Nesse cenário, o transformador monofásico de 22 kVA,
2.200/220 V, ilustrado na figura a seguir, alimenta uma carga,
nos terminais secundários, cuja tensão é
. A tensão nos
terminais primários (lado de alta tensão) é dada por
. As
correntes do primário e do secundário são, respectivamente, Î1 e Î2
. A impedância equivalente de dispersão do
transformador referida ao lado de alta tensão é
Zeq = 1∠60° Ω. O fator de potência da carga é igual a 0,5
atrasado.
Com base nesse caso hipotético, julgue o item.
As perdas por efeito Joule nos enrolamentos e as perdas devidas ao fluxo de dispersão são representadas pelo parâmetro Zeq, que pode ser estimado por meio do ensaio de curto-circuito no transformador.
Provas
Em sistemas elétricos de distribuição, os
transformadores são responsáveis por reduzir os valores de
tensão, em seu lado primário, para valores compatíveis com
os utilizados pelos consumidores em seu circuito secundário.
Nesse cenário, o transformador monofásico de 22 kVA,
2.200/220 V, ilustrado na figura a seguir, alimenta uma carga,
nos terminais secundários, cuja tensão é . A tensão nos
terminais primários (lado de alta tensão) é dada por . As
correntes do primário e do secundário são, respectivamente, Î1 e Î2
. A impedância equivalente de dispersão do
transformador referida ao lado de alta tensão é
Zeq = 1∠60° Ω. O fator de potência da carga é igual a 0,5
atrasado.
Com base nesse caso hipotético, julgue o item.
Para que o fator de potência da carga seja unitário, faz-se necessário instalar um banco de capacitores com potência reativa igual a 11√3 kvar.
Provas
Em sistemas elétricos de distribuição, os
transformadores são responsáveis por reduzir os valores de
tensão, em seu lado primário, para valores compatíveis com
os utilizados pelos consumidores em seu circuito secundário.
Nesse cenário, o transformador monofásico de 22 kVA,
2.200/220 V, ilustrado na figura a seguir, alimenta uma carga,
nos terminais secundários, cuja tensão é . A tensão nos
terminais primários (lado de alta tensão) é dada por . As
correntes do primário e do secundário são, respectivamente, Î1 e Î2
. A impedância equivalente de dispersão do
transformador referida ao lado de alta tensão é
Zeq = 1∠60° Ω. O fator de potência da carga é igual a 0,5
atrasado.
Com base nesse caso hipotético, julgue o item.
Para a carga monofásica com potência aparente de
22 kVA, a tensão do primário
corresponde a
2.210∠0° V quando a carga é alimentada com
= 220∠0° V.
Provas

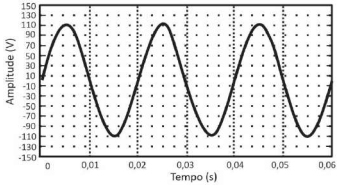

O sinal de tensão ilustrado na figura a seguir foi aferido por um osciloscópio durante uma medição realizada em laboratório.
Com base nessa situação hipotética, julgue o item.
A frequência do sinal de tensão medido pelo osciloscópio é igual a 50 Hz, sendo seu valor eficaz igual a 110 V.
Provas

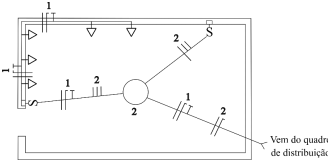

A planta baixa ilustrada na figura a seguir corresponde a um fragmento de um projeto de instalações elétricas de um determinado cômodo de uma residência, que apresenta circuitos para alimentação de tomadas e iluminação na tensão de fase de 127 V. O símbolo S no projeto consiste em um interruptor genérico.
Com base nessa situação hipotética, julgue o item.
A lâmpada é acionada pelo circuito 2, por meio de um esquema de ligação que contém interruptores paralelos e intermediários.
Provas
