Em um sistema digital, o número de bits de paridade suficientes para corrigir o número BCD 1001 é igual a

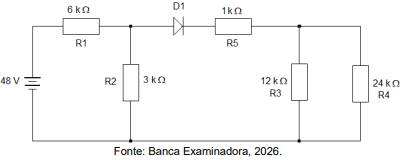

Considere o circuito mostrado no esquema abaixo.

Assumindo componentes ideais, a corrente no resistor R3 é

Um sistema de controle eletrônico está sendo usado para controlar um processo industrial em uma fábrica de cimento que opera 24 horas por dia. O erro do sistema operando em estado estável é

Uma memória tipo ROM usada em um cartão de identificação pessoal tem capacidade de 4K x 8. O código para acessar todos os endereços da memória tem tamanho de

O esquema abaixo mostra um circuito muito utilizado em sistemas digitais.

Quando as entradas forem S = 0 e R = 1, o nível lógico na saída Q será

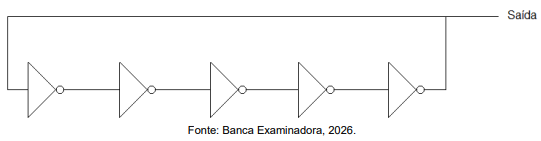

A figura mostra um circuito oscilador em anel empregado em sistemas digitais.

Assumindo que cada inversor tem atraso de propagação de 2 ns, a frequência de oscilação é

Circuitos integrados atuais são projetados com tecnologia CMOS para se obter alto nível de integração, alta velocidade de operação e baixo consumo de energia. Se a frequência do sinal aplicado em uma porta lógica CMOS aumentar, a potência média dissipada no circuito integrado vai

Considere o circuito digital projetado conforme o esquema mostrado na figura abaixo.

Após a simplificação do circuito, a função lógica por ele desempenhada pode ser representada por uma porta lógica de quatro entradas do tipo

O circuito abaixo mostra um circuito eletrônico com diodos.

A potência dissipada no diodo é

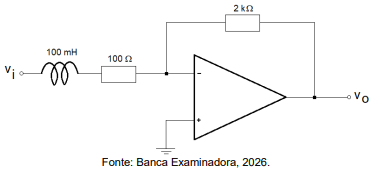

O esquema abaixo mostra uma aplicação para amplificadores operacionais onde todos os componentes são considerados ideais.




A razão entre as amplitudes de saída, primeiro com excitação de CA por um sinal de 1000 rad/s e depois com excitação de CC, é
