A figura mostra o símbolo lógico de uma memória apagável e reprogramável pelo usuário.

Quando as entradas de controle da memória estiverem com níveis lógicos \(\overline{CE} = 0\), \(\overline{OE} = 1\) e \(\overline{PGM} = 0\), o circuito integrado estará no modo de operação de

Um gerador CA está alimentando uma carga ZL conforme mostrado no esquema abaixo.

A máxima potência ativa que pode ser transferida da fonte para a carga é

No processamento digital de sinais por meio de um computador, um sinal analógico é primeiro convertido para o domínio digital por meio de um conversor A/D, podendo ser posteriormente reconstruído por meio de um conversor D/A. Analise as seguintes estratégias e assinale a opção que corresponde àquelas que podem ser usadas para se obter maior precisão no processo de conversão e reconstrução de sinais.

I. Usar mais níveis de quantização.
II. Não usar filtro anti-alias.
III. Aumentar a taxa de amostragem.
IV. Usar filtro de reconstrução tipo passa-alta.

A figura abaixo mostra um amplificador transistorizado.

Considerando as características do transistor, o circuito de polarização e a excitação indicadas, a tensão de saída V_DS para V_GS = 0 V, é igual a

Quanto a sua capacidade para condução de corrente nas aplicações industriais, os dispositivos usados em controles e acionamentos podem ser unidirecionais ou bidirecionais. Nas opções indicadas abaixo, o componente unidirecional é

No circuito mostrado na figura abaixo, todos os componentes são ideais.

Para uma entrada senoidal Vi com amplitude pico-pico de 3 V, o sinal de saída Vo em valores eficazes será de

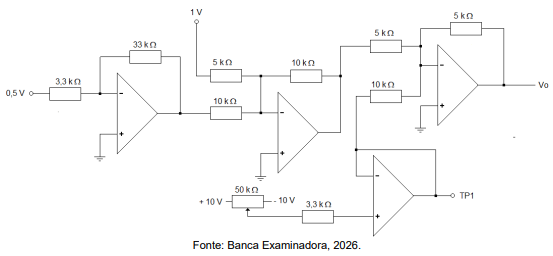

O esquema elétrico mostrado abaixo representa parte de um computador analógico usado em controle industrial.



Assumindo condições ideais, o nível de tensão que deve ser ajustado em TP1 para que a saída seja de zero volts é

Um enlace de micro-ondas usa antenas parabólicas com 4 m de diâmetro e eficiência de superfície de 57%. O enlace opera em 10 GHz. O ganho diretivo de potência das antenas é

O esquema abaixo representa parte de um subsistema usado no acionamento de uma carga de média potência.




Assumindo condições ideais, o nível de potência desenvolvido na carga de 4 Ω é

Um transceptor de rádio SSB operando em 1 MHz usa uma antena monopolo vertical de 15 m. A resistência de radiação da antena é
