A figura mostra o diagrama de circuito lógico combinacional, usando portas lógicas construídas com a tecnologia CMOS.



Quando as entradas de s1 e s0 estiverem com níveis lógicos s₁ = 1 e s₀ = 0, a saída Z será:

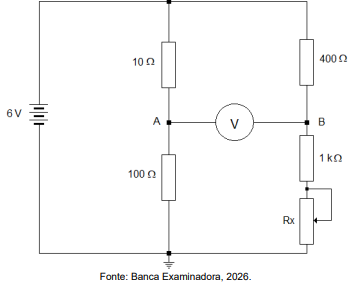

No circuito mostrado na figura, o valor que deve ser ajustado em Rx para que o voltímetro meça 0 V é:

Um motor de indução é usado para acionar uma bomba por meio de uma caixa de redução de velocidade. A eficiência do motor é de 90% e a eficiência da caixa de redução é de 70%. A potência medida na entrada do motor foi de 1200 W. A potência em HP entregue à bomba é:

O circuito elétrico apresentado na figura abaixo usa componentes ideais.

Com o circuito operando na ressonância, a tensão desenvolvida sobre o capacitor é:

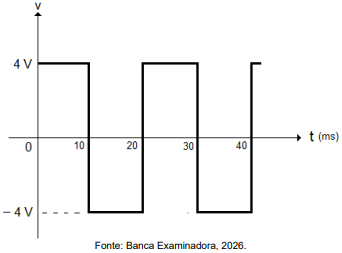

Analise a forma de onda apresentada na figura abaixo.

O valor eficaz da onda é:

A figura abaixo representa um circuito elétrico passivo constituído por componentes R, L e C ideais.

Este circuito apresenta uma característica de resposta de frequência do tipo:

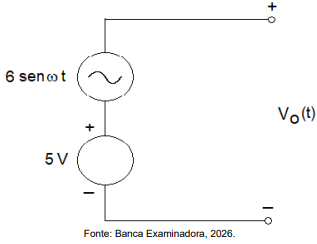

Um gerador de funções foi ajustado para produzir uma onda arbitrária de saída V_o(t) com offset de CC, conforme mostrado abaixo.




Usando instrumentos ideais, a amplitude da onda de saída, medida por um voltímetro do tipo TRMS, é:

O circuito elétrico mostrado na figura abaixo usa componentes ideais.

A energia total armazenada no circuito e a tensão desenvolvida nos capacitores, quando associados em paralelo são, respectivamente:

Um transformador de corrente (TC) está sendo usado na medição de corrente em um sistema de geração fotovoltaica interligado à rede de distribuição da concessionária local. O TC tem uma espira no enrolamento do primário e 60 espiras no lado secundário, cuja resistência é de 0,25 Ω. O fechamento do secundário do TC é realizado por um amperímetro cuja resistência interna é de 0,15 Ω. Se a corrente circulante no primário do TC for de 300 A, a carga total no lado do secundário será:

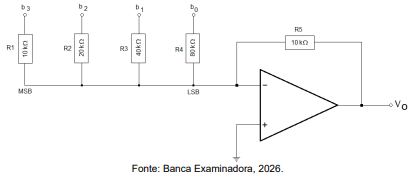

O esquema abaixo mostra um conversor D/A de 4 bits que usa componentes ideais. O projeto do conversor assume que as entradas b0 até b3 podem receber apenas dois níveis de tensão: 0 V para representar nível lógico 0 e 5 V para representar nível lógico 1.




Se o código digital aplicado no D/A for 0110, a saída do conversor será:
