Observe a seguinte perspectiva isométrica.

Assinale a alternativa que apresenta as vistas ortográficas CORRETAS da peça representada em perspectiva.

Observe o seguinte desenho.

Com relação a esse desenho, está CORRETO afirmar que nele foi representado um circuito

Observe as seguintes vistas ortográficas.

Assinale a alternativa que apresenta a perspectiva isométrica CORRETA da peça representada em vistas ortográficas.

Salvo acordo entre o fabricante e o usuário, os atuadores de botoeiras deverão obedecer a um código de cores previsto em norma.

A esse respeito, analise as seguintes afirmativas assinalando com V as verdadeiras e com F as falsas.

( ) As botoeiras na cor branca são para uso geral, menos para eventos normais.

( ) Nos casos de condições perigosas ou de emergência, os atuadores das botoeiras terão a cor vermelha.

( ) A cor azul será utilizada em condições que requerem ações obrigatórias tal como a função reset.

( ) A intervenção para rearmar um ciclo automático interrompido requer a atuação de uma botoeira na cor verde.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

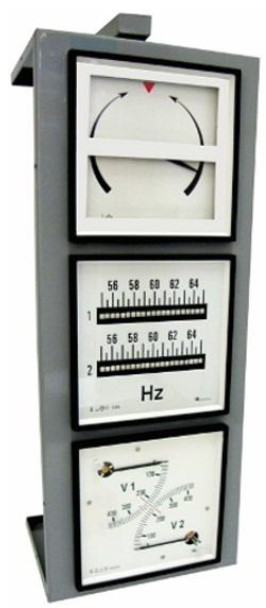

Observe o seguinte painel de instrumentos empregado em sistemas elétricos.

A partir dessa análise, está CORRETO afirmar que ele se caracteriza por um conjunto de instrumentos utilizados para

Analise as seguintes afirmativas relativas à utilização de sinais convencionais no desenho técnico de peças e assinale com V as verdadeiras e com F as falsas.

( ) O sinal indicativo de diâmetro usado na indicação de partes cilíndricas será colocado depois dos algarismos.

( ) Duas linhas diagonais cruzadas representam espigas de secção quadrada e superfícies planas em peças cilíndricas.

( ) Os sinais indicativos de perfilados são empregados antes da designação da bitola desses materiais.

( ) Três triângulos invertidos indicam a usinagem de uma superfície desbastada onde os riscos da ferramenta são visíveis e percebidos pelo tato.

( ) O mesmo sinal de usinagem será empregado diversas vezes em uma peça quando suas superfícies apresentarem a mesma qualidade.

Assinale a alternativa que apresenta a sequência de letras CORRETA.

Considere o que se refere à proteção contra o risco de contato indicado na norma NR - 10 relativamente às partes da instalação elétrica ou peças condutoras que não façam parte dos circuitos elétricos, mas que sejam acessíveis e eventualmente possam ficar submetido a tensão.

Nesse caso, a principal recomendação a ser executada será

Numere a COLUNA II de acordo com a COLUNA I associando corretamente os componentes de um sistema eletropneumático com a sua cadeia de comando correspondente.

COLUNA I

1. Atuadores (cilindros).

2. Válvula de Escape Rápido; Reguladora de Fluxo.

3. Válvula 5/2 vias; 3/2 vias (Solenoide).

4. Contatores, Contadores, Relés, Temporizadores.

5. Botão, Fim de Curso, Sensores.

COLUNA II

( ) Elemento Processador de Sinal

( ) Elemento de Comando

( ) Elemento de Sinal

( ) Elemento de Trabalho

( ) Elemento Auxiliar

Assinale a alternativa que apresenta a sequência de números CORRETA.

Analise a seguinte figura que apresenta um tipo de acionamento em um sistema eletropneumático.

Em relação a esse tipo de acionamento, está CORRETO afirmar que corresponde a um acionamento

Considere um amperímetro de classe 0,5 e amplitude de escala de 0 a 200 mA.

Para esse amperímetro, em qualquer ponto da escala, o erro máximo admissível é igual a
