Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue o item seguinte.

Por representar um protocolo aberto, o protocolo BACNET deve ser escolhido em detrimento do MODBUS, que é do tipo proprietário, isto é, adota formato e linguagem não padronizados, significando que não são abertos aos usuários em geral.

Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue o item seguinte.

Enquanto um sistema VAC mantém constante a vazão de ar insuflado no ambiente, modificando a temperatura do ar insuflado em função da carga térmica, um sistema VAV permite reduzir o consumo de energia do ventilador. Entretanto, o uso de um sistema VAV apresenta certa dificuldade em manter a vazão de ar de renovação dentro do nível requerido.

Ao definir a solução de controle e automação a ser adotada para uma grande instalação central de climatização, dois projetistas propuseram a adoção de conceitos concorrentes, listados a seguir:

I válvula de duas vias versus válvula de três vias para controle da alimentação de água gelada para os fancoils (climatizadores);

II sistema de vazão de ar constante (VAC) versus sistema de vazão de ar variável (VAV);

III dampers (registros) de controle de vazão com lâminas paralelas versus lâminas opostas;

IV protocolo de comunicação BACNET versus protocolo MODBUS.

Considerando as informações acima, julgue o item seguinte.

No controle da alimentação em água gelada para climatizadores (fancoils), tanto a válvula de duas vias quanto a de três vias são adequadas para o controle da vazão de água em função da carga térmica atendida pelo fancoil. No entanto, uma válvula de duas vias controla a vazão de água gelada no fancoil, ao passo que a válvula de três vias mantém a vazão de água constante e permite o ajuste da diferença de temperatura entre a entrada e a saída de água gelada.

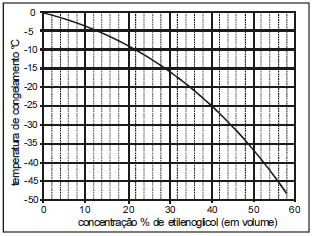

Considere que um sistema de termo-acumulação utiliza uma solução de água e etilenoglicol, cujo comportamento é mostrado no gráfico acima, que é bombeada a -20 ºC por tanques de gelo para armazenamento latente de energia. Com base nessas informações, julgue o item que se segue.

Para operar na condição apresentada deve-se utilizar uma solução aquosa com aproximadamente 350 mL de etilenoglicol por litro de solução. Contudo, é conveniente adotar uma concentração maior, pois, além de garantir a segurança de operação, maiores concentrações de etilenoglicol permitem intensificar a transferência de calor e, ao mesmo tempo, reduzir a perda de carga.

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue o item que se segue.

Ao se analisar o processo 34, na figura II, infere-se que o componente C pode representar algum dispositivo de aquecimento terminal sensível que promove ajuste da temperatura e umidade relativa do ar a ser insuflado no ambiente climatizado.

A figura I acima ilustra, esquematicamente, um sistema de condicionamento de ar para a climatização de conforto de um ambiente, com componentes A, B, C e D que processam o ar; a figura II mostra a carta psicrométrica dos processos envolvidos na operação desse sistema. Com base nessas informações, julgue o item que se segue.

Na figura I, o componente A está associado à mistura entre as correntes de ar recirculado e de renovação. Esse processo é representado na carta psicrométrica pela linha que une os pontos 1, 2 e 5, sendo o ponto 2 a condição de mistura.

Um projetista foi contratado para calcular, para fins de climatização de conforto, a carga térmica de resfriamento de um edifício com fachadas de vidro ocupado por uma empresa que funciona em horário comercial (das 8 h às 18 h), de segunda à sexta-feira, com quadro fixo de empregados. O edifício possui 10 salas de conferência com capacidade para 30 pessoas cada, localizadas na cobertura e utilizadas todos os dias úteis das 8 h às 10 h ininterruptamente, e 50 salas de escritório, distribuídas em 3 pavimentos do edifício, orientadas parte na fachada oeste e parte na fachada leste.

A partir da situação hipotética apresentada acima, julgue o próximo item.

Para se calcular a carga térmica, serão necessárias informações sobre a decoração dos ambientes (móveis, revestimento de piso, paredes etc.).

Um projetista foi contratado para calcular, para fins de climatização de conforto, a carga térmica de resfriamento de um edifício com fachadas de vidro ocupado por uma empresa que funciona em horário comercial (das 8 h às 18 h), de segunda à sexta-feira, com quadro fixo de empregados. O edifício possui 10 salas de conferência com capacidade para 30 pessoas cada, localizadas na cobertura e utilizadas todos os dias úteis das 8 h às 10 h ininterruptamente, e 50 salas de escritório, distribuídas em 3 pavimentos do edifício, orientadas parte na fachada oeste e parte na fachada leste.

A partir da situação hipotética apresentada acima, julgue o próximo item.

Tendo em vista que, na situação em apreço, há 60 zonas a serem climatizadas, o método CLTD/CLF (cooling load temperature difference/ cooling load factor) é inadequado para se calcular a carga térmica, pois ele é aplicado apenas a sistemas com zona térmica única ou pequeno número de zonas térmicas.
