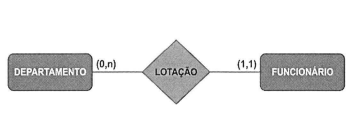

Em um Diagrama Entidade-Relacionamento (E-R), com notação (min, max), a cardinalidade indica a participação mínima e máxima das entidades em um relacionamento. Diante disso, observe o diagrama a seguir, que representa o relacionamento LOTAÇÃO entre as entidades DEPARTAMENTO e FUNCIONÁRIO:

Considerando isso, assinale a alternativa que descreve CORRETAMENTE o significado dessa cardinalidade.

A UML (Unified Modeling Language) disponibiliza diferentes tipos de diagramas para representar aspectos estruturais e comportamentais de sistemas de software. Cada diagrama possui um propósito específico e é adequado para diferentes contextos de modelagem.

Diante disso, analise as afirmativas a seguir:

I. O diagrama de classes representa a estrutura estática do sistema, descrevendo classes, atributos, métodos e os relacionamentos entre elas.

II. O diagrama de sequência modela a interação entre objetos ao longo do tempo, evidenciando a troca de mensagens em ordem cronológica.

III. O diagrama de atividades é utilizado exclusivamente para modelar o comportamento interno de métodos de classes, não sendo adequado para representar fluxos de processos de negócio.

IV. O diagrama de casos de uso tem como objetivo descrever os requisitos funcionais do sistema sob a perspectiva dos atores externos que interagem com ele.

Estão CORRETAS:

Os diagramas de casos de uso da UML descrevem os requisitos funcionais de um sistema sob a perspectiva dos atores externos que interagem com ele. Para expressar relações de dependência e reuso entre casos de uso, a UML define os estereótipos <<include>> e <<extend>>, que possuem semânticas distintas. Diante disso, assinale a alternativa que descreve CORRETAMENTE a diferença entre essas duas relações.

A notação BPMN (Business Process Model and Notation) é amplamente utilizada para modelar processos de negócio de forma padronizada, sendo suportada por ferramentas como o BizAgi Process Modeler. Cada elemento da notação possui semântica precisa que determina o comportamento do fluxo.

Diante disso, analise as afirmativas a seguir sobre elementos BPMN:

I. O gateway paralelo (AND) direciona o fluxo do processo para apenas um dos caminhos de saída, selecionado com base em uma condição avaliada em tempo de execução.

II. Uma tarefa de usuário representa uma atividade que exige interação humana, como o preenchimento de um formulário em um sistema apoiado por um motor de processos.

III. A piscina (pool) é utilizada para subdividir as responsabilidades dentro de uma mesma organização, enquanto as raias (lanes) representam organizações distintas que participam do processo.

IV. Um evento de fim do tipo erro indica que o processo foi concluído com sucesso, encerrando normalmente todas as instâncias ativas do fluxo.

Está(ão) CORRETA(S):

A análise de processos de negócio é uma etapa central na Gestão de Processos de Negócio (BPM), permitindo que as organizações compreendam como seus processos funcionam atualmente e identifiquem oportunidades de melhoria. Entre as técnicas de análise de processos, o mapeamento AS-IS e o mapeamento TO-BE desempenham papéis distintos e complementares. Considerando isso, assinale a alternativa que descreve CORRETAMENTE o mapeamento AS-IS.

No Diagrama de Classes da UML, os relacionamentos entre classes expressam diferentes formas de dependência e vínculo estrutural. Os relacionamentos de associação, agregação e composição possuem semânticas distintas, especialmente no que diz respeito ao ciclo de vida dos objetos envolvidos. Diante disso, assinale a alternativa que descreve CORRETAMENTE as características desses relacionamentos.

Os bancos de dados relacionais se baseiam em princípios que garantem integridade, consistência e organização dos dados.

Analise as afirmativas:

Estão corretas:

SQL é uma linguagem padrão utilizada em sistemas gerenciadores de bancos de dados relacionais para consulta e manipulação de dados. Considere o comando abaixo:

SELECT departamento, COUNT(*) AS total, MAX(salario) AS

maior_salario

FROM funcionarios

WHERE cargo <> 'Estagiario'

GROUP BY departamento

HAVING COUNT(*) >= 3

ORDER BY maior_salario DESC;

Com base nesse comando, assinale a alternativa CORRETA.

Uma analista está desenvolvendo um relatório em um sistema de vendas para identificar clientes cujo valor total de pedidos ultrapassou R$ 500,00 no mês corrente. A consulta utiliza as cláusulas JOIN e GROUP BY com a função de agregação SUM. Ao testar a consulta, ela percebeu que precisava filtrar os grupos com base no valor calculado pela agregação. Nesse contexto, qual cláusula SQL deve ser utilizada para filtrar grupos com base no resultado de uma função de agregação?
