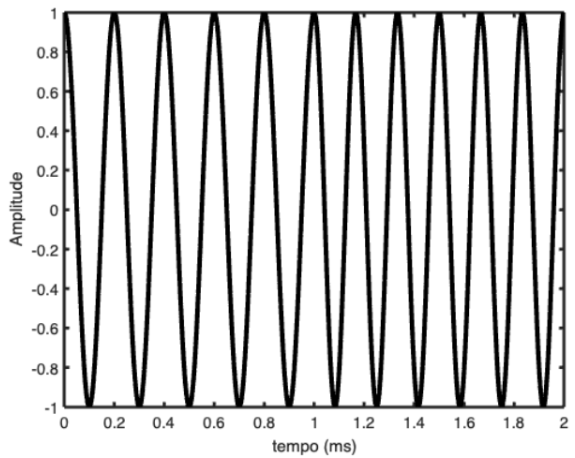

A figura a seguir representa a transmissão da sequência da sequência de dois bits 10 utilizando modulação BFSK. O tempo de duração de um bit é igual a 1ms.

A frequência dos sinais senoidais transmitidos para representar os bits 1 e 0 são, respectivamente,

Considerando uma onda eletromagnética polarizada circularmente em um dado ponto do espaço, analise as seguintes afirmações:

I. O campo elétrico (ou o campo magnético) de uma onda eletromagnética deve ter duas componentes lineares ortogonais.

II. As duas componentes devem ter amplitudes iguais.

III. As duas componentes devem ter uma diferença de fase no tempo, α , de α = (2n + 1) π/2, sendo que: n = 0, 1, 2, 3, ....

É correto afirmar que estão corretas:

A temperatura de ruído da antena é um parâmetro importante no dimensionamento de enlaces via rádio. Em enlaces para sistemas de controle espacial, a temperatura de ruído da antena apresenta certas características específicas.

Pode-se citar como uma dessas características o que se apresenta em:

Os sistemas de antenas para controle espacial tornam-se bastante simplificados quando a distância do satélite para a estação terrena é fixa em todos os instantes de tempo, pois isso minimiza a necessidade de controle de alinhamento dos feixes das antenas ou das variações de ganho do sinal.

O tipo de órbita que possui essa característica de distância fixa durante todo o tempo é a

As antenas inteligentes são muito usadas em sistemas MIMO (Múltiplas Entradas e Múltiplas Saídas). Em enlaces de comunicação com o espaço, elas podem possibilitar a criação de múltiplos lóbulos de irradiação e diferentes tipos de polarização da onda de forma extremamente dinâmica. Isso pode ser importante para a comunicação com múltiplos satélites ou um satélite sem posição fixa em relação à Terra.

Um exemplo de implementação que pode ser usada como antena inteligente é um(a)

A ionosfera é uma região da atmosfera formada por um plasma ionizado que pode interferir com as comunicações para o espaço. No entanto, essa região possui uma alta refletividade somente em certas faixas de frequências, deixando as ondas eletromagnéticas passarem sem muita atenuação no restante do espectro.

Por conta dessa alta refletividade, os enlaces de comunicação com o espaço devem evitar uma certa faixa de frequências, que é conhecida como

As faixas de frequências para comunicação com satélites são usualmente divididas em bandas de frequência. Em uma dessas bandas, o sinal normalmente sofre menos perdas e interferências pelas condições atmosféricas. No entanto, essa banda, por operar na faixa de 1,5GHz (downlink) e 1,6GHz (uplink), não possibilita taxas de transmissão tão altas quanto as outras bandas.

Assinale a opção que indica essa banda de frequências.

Um sistema de recepção possui 5 estágios de amplificação em cascata. O 1º estágio fica localizado mais próximo da antena e o 5º é o mais próximo do circuito de recepção e decodificação dos dados.

Assinale a opção que indica o estágio que deve possuir menor temperatura de ruído para diminuir a figura de ruído do sistema como um todo.
