Deseja-se refomar uma sala para que funcione como arquivo de documentos antigos de um Tribunal Regional Federal. Para tanto, fez-se uma pesquisa por melo de uma plataforma de inteligência artificial para conhecer as faixas de temperatura ambiente e umidade do ar mais adequadas para o armazenamento dos documentos. A pesquisa foi a seguinte:
Quais são a temperatura ambiente e a umidade do ar mais adequadas para armazenamento de documentos antigos de papel?
Para preservar documentos antigos de papel, é essencial controlar a temperatura e a umidade do ambiente. As condições ideais são:
- Temperatura: Entre 18 °C e 22 °C.
- Umidade relativa do ar: Entre 50% e 60%.
Esses parâmetros ajudam a evitar a degradação do papel causada por fatores como fungos, bactérias e variações excessivas de umidade, que podem danificar as fibras do material. Além disso, é importante manter o local bem ventilado, evitar exposição direta a luz solar e realizar limpezas regulares para prevenir o acúmulo de poeira e a presença de insetos.

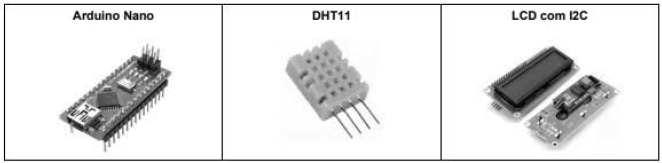

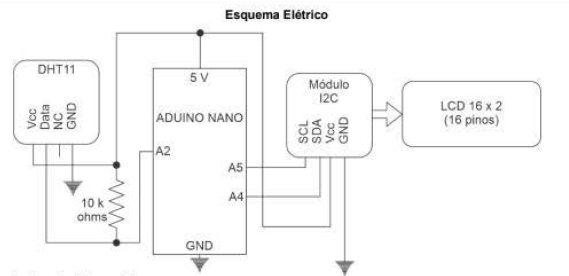

Decidiu-se, então, pelo projeto de um sistema de controle da umidade e temperatura do ambiente. A primeira etapa deste projeto consistiu em um subsistema de monitoramento dessas duas grandezas, usando um Arduino Nano, um sensor de umidade e temperatura do ar (DHT1 1) e um LCD de 2 linhas e 16 colunas com módulo 12C. Os dispositivos e o esquema elétrico do subsistema encontram-se em seguida:
O programa de teste do subsistema foi:
// Arduino Nano, DHT11 e LCD-12C
#include <LiquidCrystal_l2C.h>
#include <DHT.h>
LiquidCrystal_12C lcd(Ox27, 16,2);
#define pinoDHT A 1
#define lipoDHT DHT11
DHT dht (pinoDHT, tipoDHT):
vold setup()
{
lcd.init();
lcd.backlight();
dht.begin ();
}
void loop()
{
float u = dht.readHumidity ();
float t = dht.readTemperature ();
if (isnan (u) || isnan (t))
{
retum;
}
lcd.setCursor(0,0);
lcd.print ("Umidade: ");
lcd.setCursor(9,0);
lcd.print (u);
lcd.setCursor(15,0);
lcd.print ("%");
lcd.setCursor(0,1);
lcd.print ("Temper.: ");
lcd.setCursor(9,1);
lcd.print (t);
lcd.setCursor(15,1);
lcd.print ("C");
delay (1000);
}
No esquema elétrico, o resistor de 10 k\( \Omega \) conectado no pino "Data" do sensor DHT11 faz a função de
