Seja uma instalação de água fria predial, com uma vazão de 0,30 litros/s, em que a perda de carga unitária no trecho entre os pontos A e B é igual a 0,01m/m e no trecho entre os pontos B e C é igual a 0,04m/m.

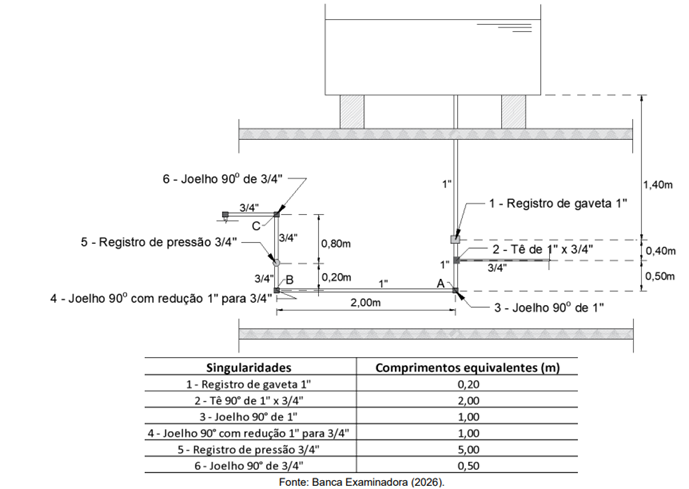

Ainda, considere entre o trajeto do ponto A ao ponto C algumas singularidades, com seus respectivos comprimentos equivalentes que são fornecidos pelo fabricante e estão apresentados nas figuras abaixo.



O valor mais próximo da diferença de pressão entre o ponto A (imediatamente antes da singularidade “3”) e o ponto C (imediatamente após a singularidade “6”), desprezando um possível efeito da perda de carga cinética, em metros de coluna de água, é
