O depósito e o acúmulo progressivo de sedimentos no leito dos rios urbanos, geram sérios impactos na hidrodinâmica fluvial. Qual é a principal consequência direta desse processo, denominado assoreamento?

Uma companhia de saneamento identificou um elevado índice de perdas reais em um determinado setor da rede de distribuição. Como medida corretiva, foi proposta a instalação de válvulas redutoras de pressão, mantendo-se inalteradas as características físicas das tubulações e o padrão de consumo dos usuários.
Do ponto de vista hidráulico e operacional, espera-se que essa medida

Em uma unidade da NAV Brasil, será implantado um canal retangular para drenagem superficial de águas pluviais. O canal terá largura de base de 4,0 m, lâmina d’água de projeto de 2,0 m, conforme figura a seguir, e declividade longitudinal de 0,0009 m/m. A vazão de projeto é de 16 m³/s.

Para a escolha do revestimento, considere a fórmula de Manning e a tabela a seguir.

Material do canal	Coeficiente de Manning
Concreto acabado	0,012
Concreto comum	0,015
Alvenaria de pedra	0,020
Terra regularizada	0,025
Canal com vegetação	0,030

O material cujo coeficiente de rugosidade é compatível com a vazão de projeto é o(a)

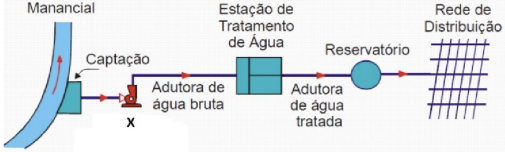

Durante uma vistoria em um sistema de abastecimento de água, o técnico em edificações precisa distinguir a função da unidade instalada junto ao manancial e a função da unidade de reservação existente no sistema de distribuição. Considerando as etapas básicas desse tipo de sistema, assinale a alternativa correta.

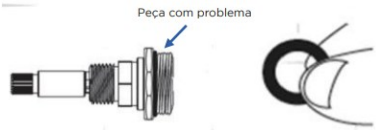

Um condomínio residencial horizontal em Juiz de Fora constatou que o faturamento da água da área social duplicou subitamente de um mês para o outro, sem que houvesse mudança nas atividades de consumo, o que levou a administração do condomínio a concluir que há vazamento de água na rede de distribuição. Diante desse contexto, assinale a alternativa que apresenta a abordagem adequada para resolver esse problema.

No Brasil, o sistema de abastecimento de água apresenta perda muito significativa em razão de vazamentos (fuga de água) e ligações clandestinas (vulgarmente conhecidas como “gatos”). Assinale a alternativa que apresenta uma consequência da perda de água nas cidades.

O abastecimento de água visa garantir que a população tenha acesso à água potável e que esta seja distribuída às residências. Nesse sentido, assinale a alternativa que apresenta a sequência correta das etapas do processo para levar a água de manancial superficial até as residências.

A separação atmosférica padronizada constitui o recurso mais efetivo de prevenção ao refluxo, representada na figura abaixo, considerando os valores mínimos indicados em norma técnica específica. Outros recursos podem ser utilizados desde que apresentem resultado satisfatório, como a separação atmosférica não padronizada (quando não atende ao representado na figura abaixo) e o quebrador de vácuo. Os quebradores de vácuo não constituem proteção contra o refluxo de água em que ocorre o mecanismo de vasos comunicantes.

Fonte: NBR 5.626/2020 (Sistemas prediais de água fria e água quente — Projeto, execução, operação e manutenção).

A figura representa a separação atmosférica padronizada em reservatório inferior, onde “L” é a distância mínima entre o ponto de suprimento ou de utilização e qualquer obstáculo periférico, sendo que “L” deve ser:

Em sistemas prediais de esgoto sanitário, os desconectores são dispositivos essenciais para garantir condições adequadas de salubridade no interior das edificações. Nos termos da ABNT NBR 8160, a principal função do fecho hídrico existente nos desconectores é:

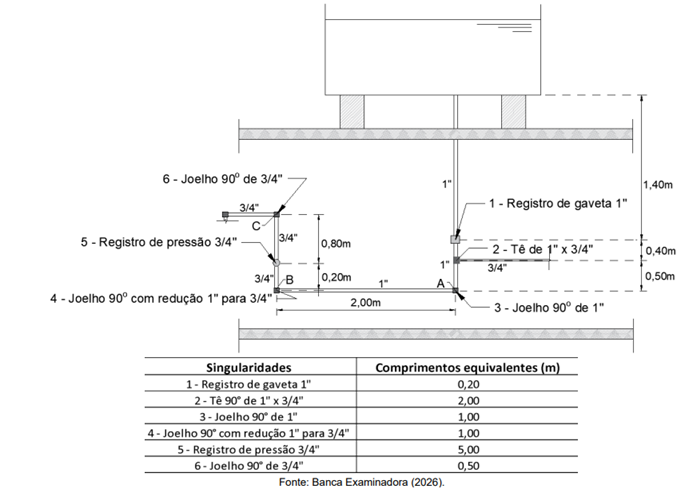

Seja uma instalação de água fria predial, com uma vazão de 0,30 litros/s, em que a perda de carga unitária no trecho entre os pontos A e B é igual a 0,01m/m e no trecho entre os pontos B e C é igual a 0,04m/m.

Ainda, considere entre o trajeto do ponto A ao ponto C algumas singularidades, com seus respectivos comprimentos equivalentes que são fornecidos pelo fabricante e estão apresentados nas figuras abaixo.



O valor mais próximo da diferença de pressão entre o ponto A (imediatamente antes da singularidade “3”) e o ponto C (imediatamente após a singularidade “6”), desprezando um possível efeito da perda de carga cinética, em metros de coluna de água, é
