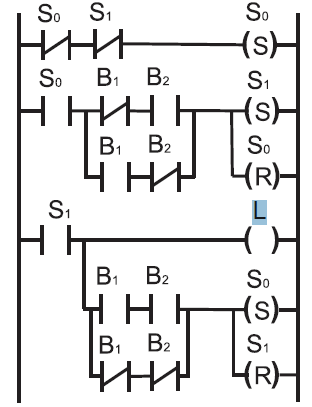

O diagrama LADDER, indicado na figura abaixo, é composto por dois estados S0 e S1, duas entradas biestáveis B1 e B2, e uma lâmpada L conectada à saída.
Quando as entradas se encontram acionadas com \( B_1 = 0 \) e \( B_2 = 1 \) , o estado atual corresponde a
