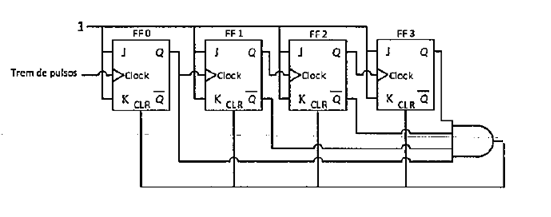

Analise a figura abaixo.

O circuito digital apresentado é um contador binário implementado com 4 flip-flop do tipo J-K (identificados como FFO, FF1, FF2 e FF3), sendo o FF3 o bit mais significativo (MSB). Quando a entrada de limpeza (CLR) recebe um pulso lógico "1", todas as saídas Q dos flip- flops são forçadas para "0". Um trem de pulsos aplicado à entrada de Clock do primeiro flip-flop provoca a mudança de estado a cada transição de descida (borda de descida) do sinal. Com base no funcionamento descrito e na estrutura do circuito, conclui-se que ele opera como um contador de módulo:
