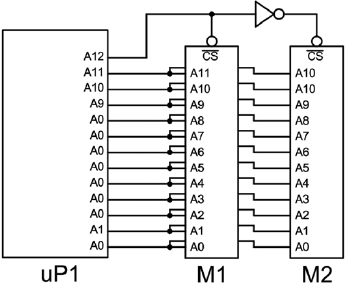

Considere o diagrama de um sistema microprocessado mostrado na figura a seguir. Apenas as linhas do barramento de endereço estão representadas.

Os chips presentes no diagrama são o microprocessador (uP1), um chip de memória ROM (M1) e um chip de memória RAM (M2). Na configuração apresentada, a alocação da memória RAM do sistema microprocessado tem seu endereço inicial e endereço final, respectivamente, nas seguintes posições, em valores hexadecimais:
