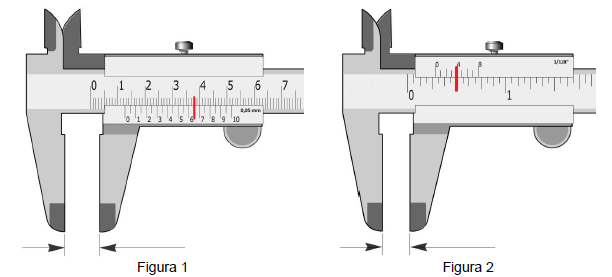

As figuras 1 e 2, representadas abaixo, ilustram as regiões dos nônios de dois paquímetros. Na Figura 1, encontra-se um paquímetro com leitura em milímetros e, na Figura 2, um paquímetro em polegadas fracionárias. O local onde ocorre a coincidência dos traços das escalas móvel e fixa está indicado pela linha de maior espessura.
As medidas representadas por esses paquímetros são, respectivamente,
