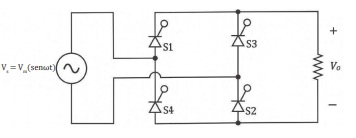

A imagem a seguir apresenta retificadores de onda completa controlados de maneira que os SCR’s S1 e S2 fi cam polarizados diretamente quando a fonte se tornar positiva, todavia não conduzirão enquanto os sinais de gatilho não forem aplicados. De modo análogo, S3 e S4 ficarão polarizados diretamente quando a fonte se tornar negativa, porém não entrarão em condução até que os sinais de gatilho sejam aplicados. Desta maneira, o ângulo de atraso α trata-se do intervalo entre a polarização direta do SCR e a aplicação do sinal de gatilho. O arranjo trabalhará como um retificador onda completa a diodo caso o ângulo de atraso seja nulo, α=0.

Dessa forma, a tensão média V_O aplicada na carga resistiva pode ser corretamente descrita por:
