Questão 4114051

4114051 Ano: 2025
Disciplina: Engenharia Eletrônica
Banca: Marinha
Orgão: Marinha

Provas:

Corpo da Armada - Eletrônica
Provas ×
Corpo de Fuzileiros Navais - Eletrônica
Provas ×

TransistoresTransistor Junção Bipolar (TJB)

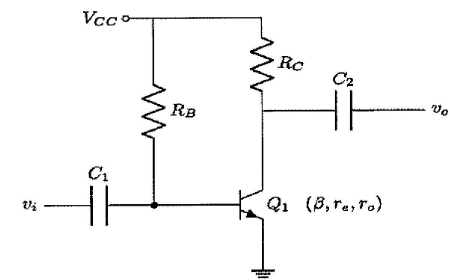

Observe o circuito com transistor bipolar de junção abaixo.

Enunciado 4629304-1

Com base nessas informações, assinale a opção correta.

Trata-se de um circuito coletor-comum, onde !$ C_1 !$ e !$ C_2 !$ são capacitores de acoplamento.

Para a análise CA deste circuito, deve-se tornar !$ V_{CC} !$ um curto-circuito e substituir os capacitores !$ C_1 !$ e !$ C_2 !$ por circuito aberto.

O ganho de tensão !$ ^{ν_o}/_{ν_1} !$ pode ser expresso por !$ -^{R_c}/_{r_e} !$ quando !$ r_0 \ge 10R_c !$.

Ha um deslocamento de fase de 90º entre os sinais de entrada !$ (ν_i) !$ e saída !$ (ν_o) !$.

O valor de !$ \beta !$ não é aplicável no modelo de pequenos sinais. deste transistor.
