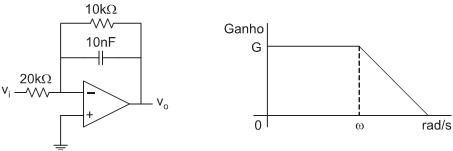

As Figuras abaixo mostram um circuito, utilizando componentes ideais, com tensão de entrada vi e tensão de saída vo e um esboço aproximado do gráfico da resposta em frequência, relacionando a saída e a entrada.
![enunciado 650448-1](/images/concursos/4/d/6/4d627426-b880-acdf-3ca7-ce813ee1fe2d.png)
Os valores representados por G e ω [rad/s] no gráfico são, respectivamente,
![enunciado 650448-1](/images/concursos/4/d/6/4d627426-b880-acdf-3ca7-ce813ee1fe2d.png)
Os valores representados por G e ω [rad/s] no gráfico são, respectivamente,
