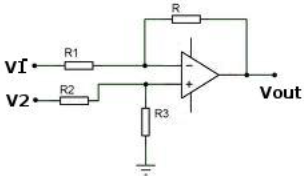

Observe a figura 11 para responder a questão.
Figura 11
O circuito representado na figura 11 é alimentado com um sinal V1, que varia de -5 volts a +5 volts. Sabendo-se que a saída Vout deve ficar entre zero e 3 volts, que o resistor R vale 1 kΩ e que a tensão V2 é de 5 volts, os valores de R1, R2 e R3 devem ser, respectivamente:
