650486
Ano:
2014
Disciplina:
Engenharia Eletrônica
Banca:
CESGRANRIO
Orgão:
Petrobrás
Provas:
Técnico de Projetos, Construção e Montagem - Eletrônica
Provas
×
Álgebra Booleana e Circuitos Lógicos
Eletrônica Digital

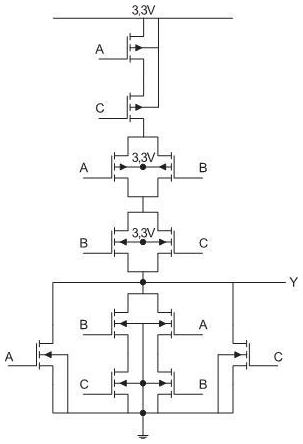

O circuito CMOS abaixo representado implementa uma função lógica com entradas A, B, C e saída Y.
A expressão de
Y
é
A
Y
= B(A+C)
B
Y
= A+C
C
Y
= B
D
Y
= AC
E
Y
= ABC
