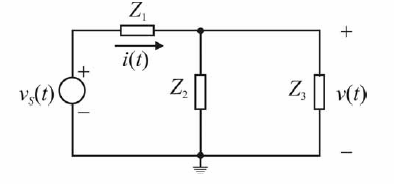

Julgue os itens subsequentes, relativos ao circuito mostrado na figura acima, que é constituído da interconexão de um gerador de corrente alternada, com tensão vS(t), de amplitude 20 VRMS, frequência 1 kHz e fase 25º, e de três elementos de impedância Z1, Z2 e Z3. Para seu julgamento, considere que as amplitudes e fases das três impedâncias sejam, respectivamente, iguais a 10
e 90º, 20 e 0º, e 20 e 270º.
As amplitudes pico-a-pico e as fases da corrente i(t) e da tensão v(t) em regime permanente senoidal são, respectivamente, iguais a 4
e 25º, e 80 V e -20º.
