Respondida
2372960
Ano:
2006
Disciplina:
Física
Banca:
ITA
Orgão:
ITA
Provas:
Vestibular
Provas
×
Eletromagnetismo
Elétrica
Circuitos Elétricos Especiais: Leis de Kirchhoff e Ponte de Wheatstone

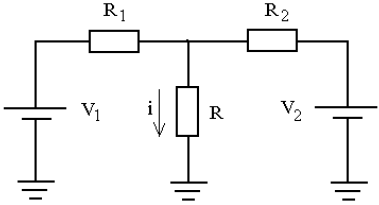

No circuito da figura, têm-se as resistências
!$ R !$
,
!$ R_1 !$
,
!$ R_2 !$
e as fontes
!$ V_1 !$
e
!$ V_2 !$
aterradas. A corrente
!$ i !$
indicada é
A
!$ i=\large {(V_1R_2-V_2R_1) \over (R_1R_2+RR_2+RR_1)} !$
B
!$ i=\large {(V_1R_1+V_2R_2) \over (R_1R_2+RR_2+RR_1)} !$
C
!$ i=\large {(V_1R_1-V_2R_2) \over (R_1R_2+RR_2+RR_1)} !$
D
!$ i=\large {(V_1R_2+V_2R_1) \over (R_1R_2+RR_2+RR_1)} !$
E
!$ i=\large {(V_2R_1-V_1R_2) \over (R_1R_2+RR_2+RR_1)} !$
