1410826
Ano: 2011
Disciplina: Engenharia Eletrônica
Banca: CAIP-IMES
Orgão: Pref. Santo André-SP
Disciplina: Engenharia Eletrônica
Banca: CAIP-IMES
Orgão: Pref. Santo André-SP
Provas:

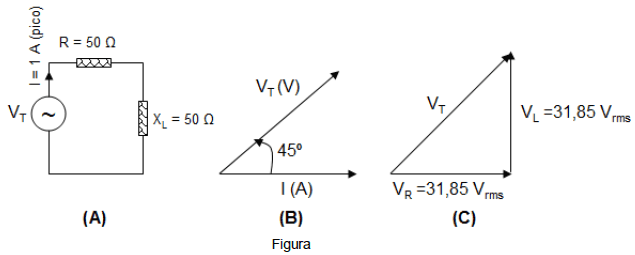

Utilize a Figura abaixo para responder a questão.
![Enunciado 1410826-1](/images/concursos/1/5/6/156f81db-d9ec-42b2-5108-3c6680462018.png)
Das afirmações abaixo:
I - O diagrama de fasores 6 (B) representa corretamente o circuito apresentado em 6 (A).
II - O diagrama de fasores 6 (C) representa corretamente o circuito apresentado em 6 (A).
