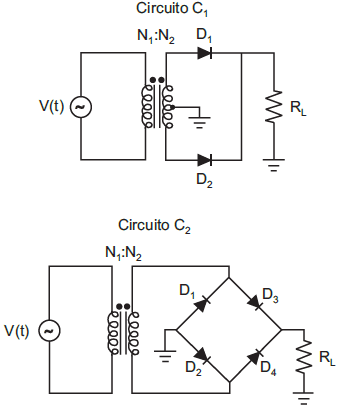

A figura mostra dois circuitos retificadores de onda completa com cargas RL idênticas, alimentados por fontes de tensão senoidal V(t), com mesmas especificações e utilizando diodos considerados ideais.
Medidas de tensão e freqüência foram efetuadas nas saídas dos circuitos em cima das cargas RL, obtendo:
• V1 e f1 para C1
• V2 e f2 para C2
Com relação às medidas obtidas, é correto afirmar que:
