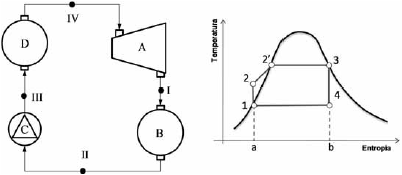

As figuras acima ilustram, esquematicamente, os componentes básicos de um sistema para geração de potência utilizando uma turbina a vapor, e o ciclo termodinâmico ideal dessa turbina em um diagrama temperatura-entropia (T-s). Considerando essas informações e as figuras, julgue o próximo item.


O ciclo representado é denominado ciclo de Rankine e envolve processos ideais. O processo 1-2-2', no diagrama T-s, representa o aumento de temperatura devido ao aquecimento do fluido na caldeira. Esse processo de aquecimento na caldeira corresponde à mudança de estado entre os pontos I e II do esquema, em que o componente B representa a caldeira. O ciclo opera com rejeição de calor que ocorre no componente D, que representa o condensador.
