Questão 1566029

1566029 Ano: 2014
Disciplina: Engenharia Eletrônica
Banca: BIO-RIO
Orgão: NUCLEP

Provas:

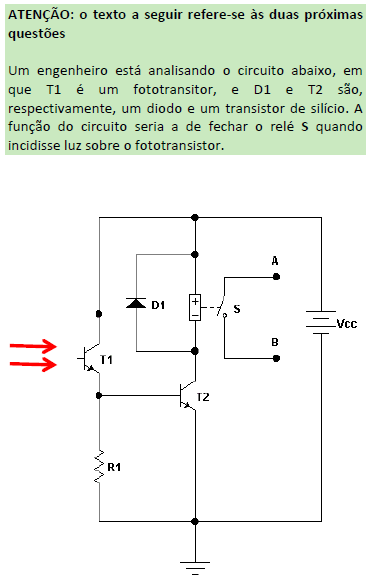

Em relação a esse circuito, o engenheiro teve uma dúvida: para que serve o diodo D1? Após uma análise mais apurada, ele concluiu que o diodo D1:

não tem nenhuma função porque está polarizado inversamente.

tem a função de proteger o transistor T2 contra sobre tensões quando da abertura do relé S.

tem a função de proteger a bobina do relé contra sobre correntes quando do fechamento do relé S.

tem a função de proteger a fonte Vcc quando do fechamento do relé S.

tem a função de proteger os componente do circuito se ele for alimentado com a tensão Vcc invertida.
