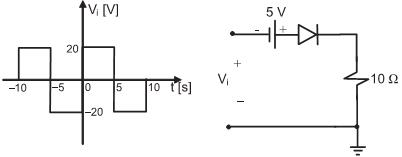

A Figura abaixo mostra um circuito eletrônico, composto de um diodo de junção considerado ideal, que alimenta uma carga resistiva de 10 Ω.
Aplicando-se na entrada Vi a onda quadrada periódica mostrada na Figura, o valor da potência média, em W, dissipada na carga resistiva de 10Ω, é
