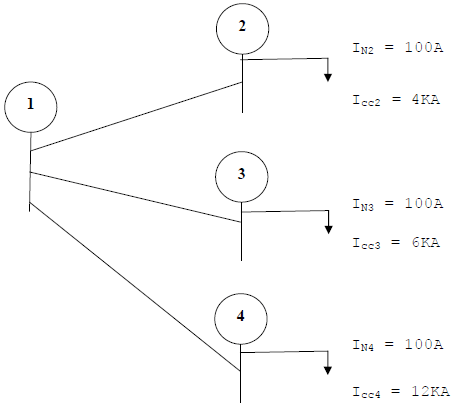

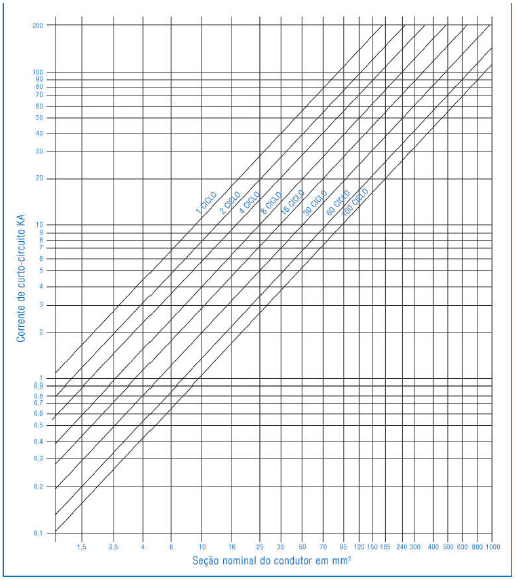

A rede elétrica a seguir funciona em 60 HZ e é constituída de quatro barras, sendo que a barra 1 é de onde é fornecida a alimentação para as outras barras. Todas as linhas de interligações entre as barras são trifásicas e constituídas de cabos de cobre isolados. Cada linha é protegida por disjuntor automático operado por relé com tempo de atuação ajustado para um segundo para eliminação de um curto circuito. Considerando-se as tabelas fornecidas, a solução técnica e econômica para as linhas que interligam as barras 1-2, 1-3, e 1-4, nesta ordem, é

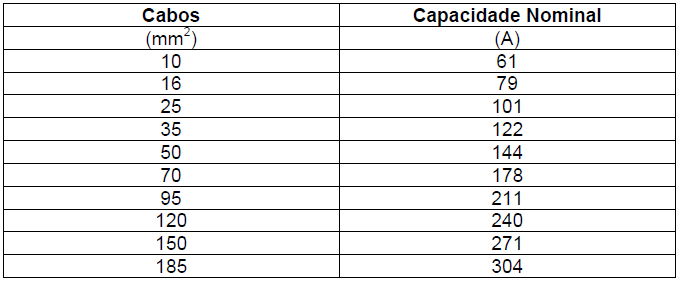

AMPACIDADE DE CABOS – LINHA TRIFÁSICA
