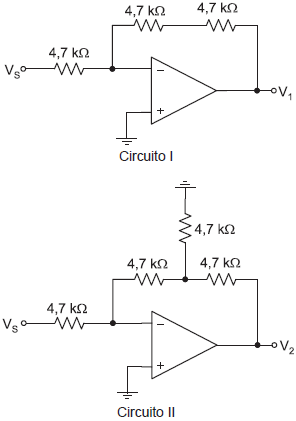

Nas figuras apresentadas, o circuito II foi obtido a partir do circuito I, adicionando-se apenas um resistor à malha de realimentação do amplificador operacional.
![Enunciado 316776-1](/images/concursos/a/2/e/a2e3634f-8afc-aa8e-5448-928fb62c7366.png)
Considerando ideais os amplificadores operacionais, se for aplicado o mesmo sinal Vs à entrada dos dois circuitos, pode-se dizer que, em comparação com V1, a amplitude da tensão em V2 é
