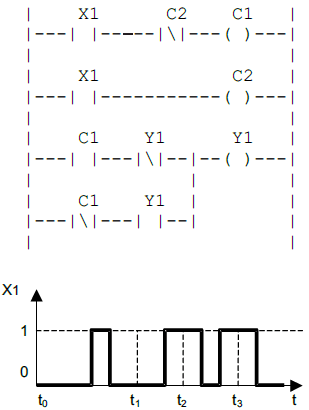

Considere o programa em diagrama de contatos da figura acima, implementado num CLP. Em t = t₀, todas as variáveis encontram-se em nível lógico 0. O sinal X1 sofre as variações para t > t₀, indicadas na figura. Considerando o ciclo de varredura muito menor que a largura dos pulsos mostrados na figura, os níveis lógicos de Y1 para os tempos t₁, t₂ e t₃, respectivamente, são:
