Respondida
2427594
Ano:
2012
Disciplina:
Engenharia Eletrônica
Banca:
UFAL
Orgão:
ALGÁS
Provas:
Engenheiro Eletricista
Provas
×
Amplificadores Operacionais, Diferenciais e de Potência

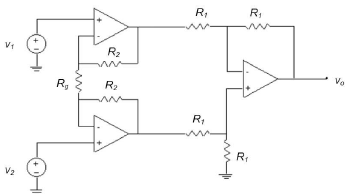

O circuito de um amplificador para instrumentação, normalmente utilizado em controle de processos industriais, é apresentado na figura abaixo.
A expressão que determina a tensão de saída v
o
é
A
!$ v_o= { \begin{pmatrix} { \Large { R_2 + R_1 \over R_g}} \end{pmatrix}} ( v_1 + v_2) !$
B
!$ v_o= { \begin{pmatrix} { \Large { R_2 + R_1 \over R_g}} \end{pmatrix}} ( v_2 - v_1) !$
C
!$ v_o= { \begin{pmatrix} 1+ { \Large { 2\,R_2 \over R_g}} \end{pmatrix}} ( v_1 + v_2) !$
D
!$ v_o= { \begin{pmatrix} 1+ { \Large { R_2 \over R_g}} \end{pmatrix}} ( v_2 + v_1) !$
E
!$ v_o= { \begin{pmatrix} 1+ { \Large { 2\,R_2 \over R_g}} \end{pmatrix}} ( v_2 - v_1) !$
