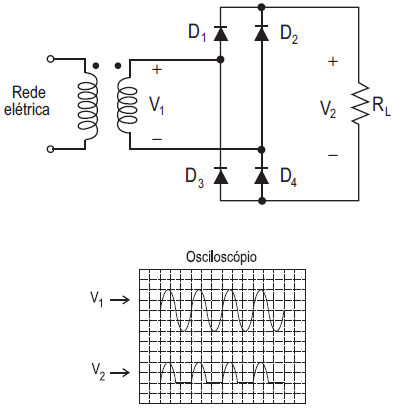

Com o objetivo de reparar o retificador da figura ao lado, um técnico realizou, inicialmente, a medição das formas de onda das tensões V₁ e V₂ usando um osciloscópio e duas ponteiras diferenciais isoladas. As formas de onda medidas estão também esboçadas na figura ao lado.

Com base nesses resultados, um possível defeito desse circuito seria estarem os diodos
