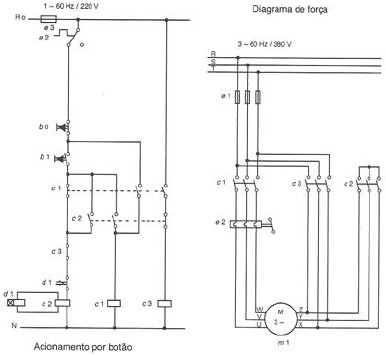

Abaixo são mostrados os diagramas de comando e força para partida de um motor de indução trifásico.

Enunciado 3431771-1

É CORRETO afirmar que:

É uma partida Y-!$ \Delta !$, utilizado para redução do pico de corrente de partida, sendo que o contator C2 estará energizado em regime permanente.

O relé de tempo d1 é do tipo com retardo no desligamento e será responsável pela comutação de Y para !$ \Delta !$.

No circuito de comando observa-se intertravamento feito por contatos auxiliares, entre os contatores C2 e C3, de modo que estes nunca são energizados ao mesmo tempo.

Depois de transcorrido o tempo ajustado em d1, o contator C1 ficará desligado em definitivo.
