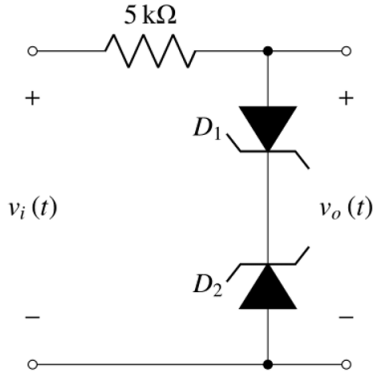

O circuito da figura 1 é alimentado por uma fonte de tensão senoidal v_i(t) de 30V de pico, em 60Hz e contém dois diodos zener, D₁ e D₂, cujas tensões zener são, respectivamente, V_ZD1=10V e V_ZD2=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem V_K=0,7V.

Figura 1



Agora observe a figura 2

Figura 2



Na figura 2, a forma de onda da tensão de saída v_o(t) é dada pela letra:
