Álgebra Booleana e Circuitos Lógicos

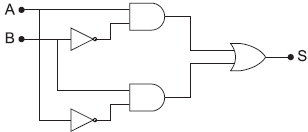

A figura apresenta um diagrama lógico alimentado por duas entradas digitais “A” e “B”.
Qual é a função lógica “S” que representa esse diagrama?
A
!$ \mathrm{S=\,(\,A\,+\,\overline{B})\,+\,(B\,+\,\overline{A})} !$
B
!$ \mathrm{S=\,(\,A\,.\,\overline{B})\,.\,(B\,+\,\overline{A})} !$
C
!$ \mathrm{S=\,(\,A\,.\,B\,)\,+\,(\,\overline{B\,+\,A})} !$
D
!$ \mathrm{S=\,(\,A\,.\,\overline{B})\,+\,(B\,.\,\overline{A})} !$
E
!$ \mathrm{S=\,(\,\overline{A\,+\,B})\,.\,(B\,+\,A)} !$
