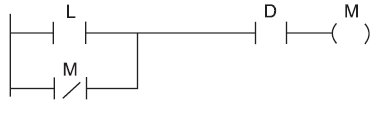

Observe, abaixo, parte de um diagrama Ladder para a programação de um CLP.
Nesta parte do diagrama, a saída M está:
ligada a partir de um pulso em L e desligada a partir de um pulso em D.
ligada a partir de um pulso em D e desligada a partir de um pulso em L.
ligada com sinal simultâneo em L e em D.
sempre ligada, independente das entradas L e D.
nunca ligada, independente das entradas L e D.
