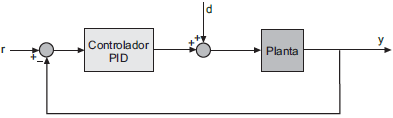

Considere o sistema de controle realimentado, mostrado na figura abaixo, onde r é uma entrada do tipo degrau unitário. Sabe-se que, para uma perturbação d=0, ganho integrador KI=0, derivativo Kd=0 e proporcional Kp=10, a saída y apresenta sobrepasso de 20% e valor no estado estacionário de 0.9.
![Enunciado 3094951-1](/images/concursos/3/7/1/3719a597-d10c-8b5f-5dc9-c4487513737b.png)
Com relação a esse sistema de controle, analise as afirmações a seguir.
I - Se d=0, KI e Kd forem mantidos, o ganho proporcional Kp aumentado e o sistema em malha fechada permanecer estável, o erro no estado estacionário e o sobrepasso diminuem.
II - Se d=0, KI e Kp forem mantidos e Kd aumentado, o sobrepasso diminui e ess=0.1, onde ess é o erro no estado estacionário.
III- Se d=0, Kd for mantido, KI=10, Kp=20 e o sistema em malha fechada permanecer estável, o sobrepasso aumenta e ess=0.
IV - Se d for um degrau de amplitude 10, Kd =10, KI=10, Kp=20 e o sistema em malha fechada permanecer estável, então ess=0.
Está correto o que se afirma em
