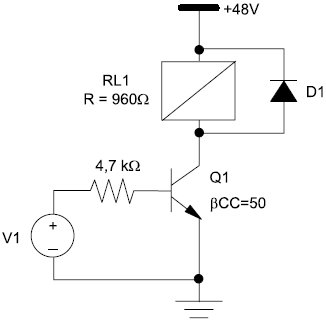

A figura a seguir mostra o circuito de acionamento da bobina de um relé a partir de um transistor bipolar. A tensão nominal da bobina do relé é de 48 V.
Sabendo-se que VBE de Q1 é igual a 0,7 V, e que VCE(on) = 0 V, o valor de V1 a partir do qual a bobina do relé estará operando com corrente nominal e tensão de alimentação plena é:
